24G功分器在ADS的原理图中参数S11的频率在24.13GHZ,转成ADS的版图S11的中心频率就变了
05-08

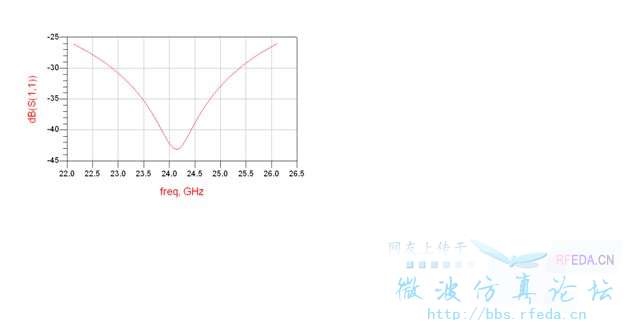

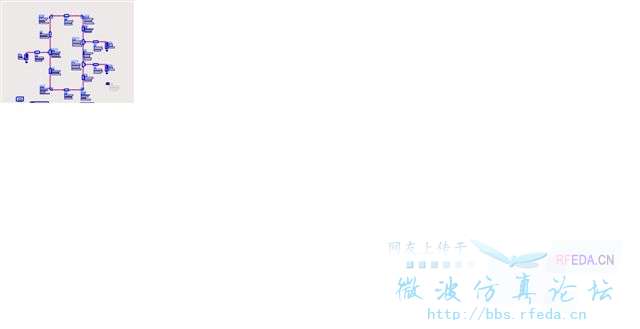

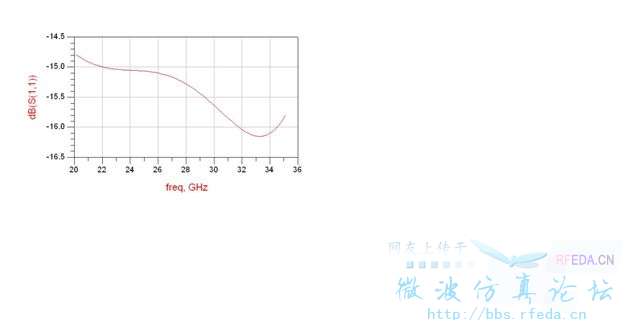

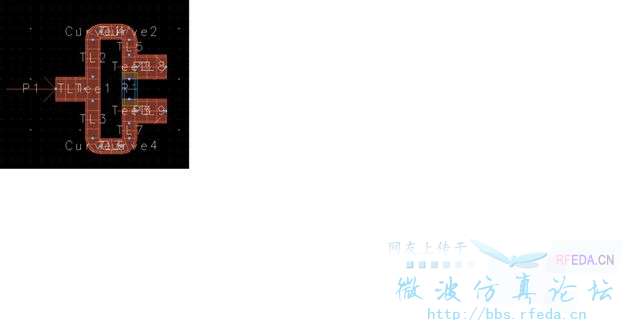

最近用ADS模拟了一个24GHZ的功分器,在ADS的原理图中参数S11的频率在24.13GHZ,转成ADS的版图S11的中心频率就变了,请教各位大侠是什么原因?如图所示
自己先顶一下啊!
等大神讲解
原理图没有考虑不连续性,是理想情况,版图更接近实际情况
应该怎么处理哪?
你可以改变微带线的长度,试试看
谢谢,已经解决了!
不用客气!
你选用的是PCB基材是什么呢?ROGERS 5880?还是其它介质板,我是做高频电路板加工的,有兴趣可以交流下
