有关ads2011控件GOAL的设置
05-08
最近仿真了个功分器。做到最后优化的时候发现控件GOAL2011版本和2008版本的不一样。设置了半天。无法实现优化。请教改如何设置

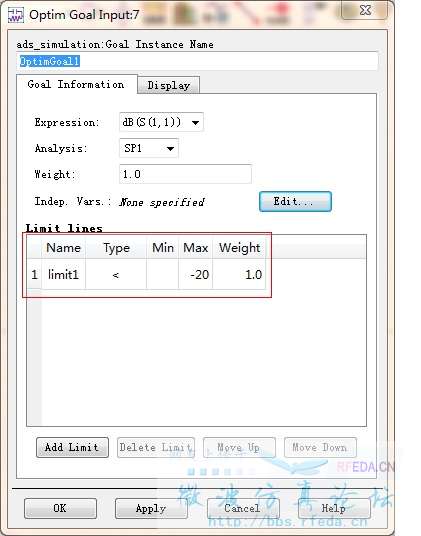

上图的limit看help文件好像可以用来设置频率范围,可是我不知道我设置好的频率范围软件是怎么识别的。

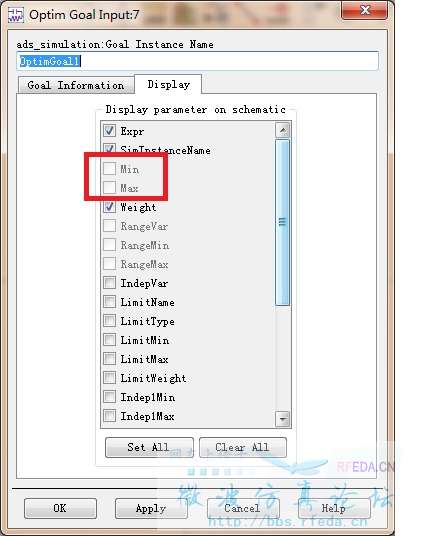

goal里面优化目标怎么设置?比如说我想设置S11最大值为-20,在ADS2009直接有这一项,可是2011里面的却是灰色的。还请大神指教!
我直接用的是ADS2011版本,首先要设置变量,在变量栏需要将优化项激活,即在Var里先选定要优化的参数,将Tune/Opt/Stat/DOE Setup点开,将里面的Optimization项的Optimization Status选项由默认的clear改为Enable,再设定参数变化范围。然后确定。其他goal设定和Optim按help帮助来就可以了
谢谢ls,正好我也需要
上图的limit看help文件好像可以用来设置频率范围,可是我不知道我设置好的频率范围软件是怎么识别的。
goal里面优化目标怎么设置?比如说我想设置S11最大值为-20,在ADS2009直接有这一项,可是2011里面的却是灰色的。还请大神指教!
