低噪声放大器匹配网络的问题求助
05-08

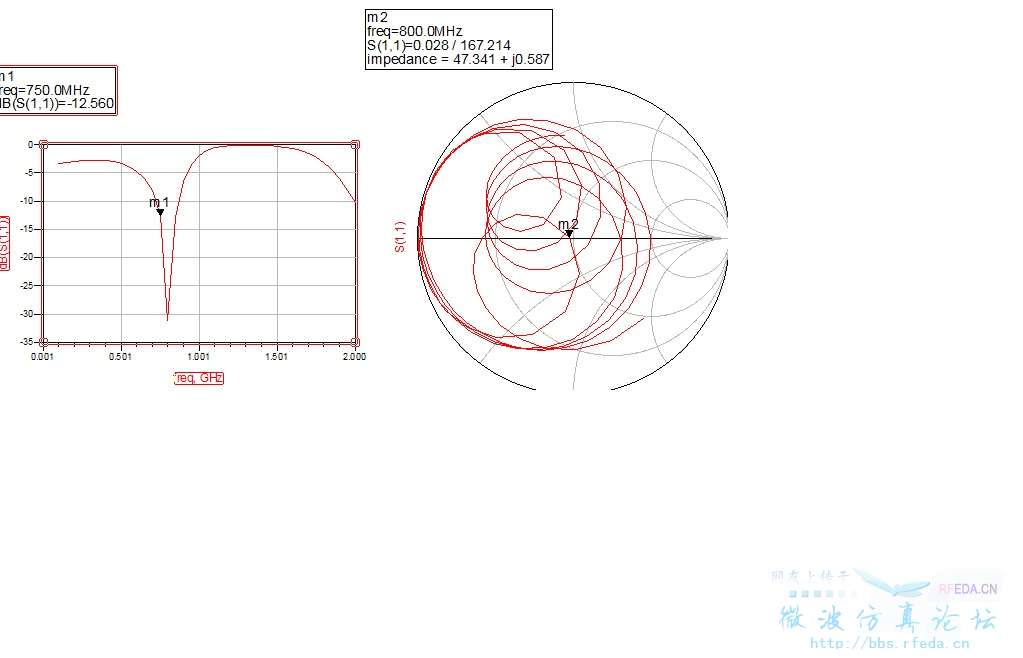

低噪声放大器的匹配网络只能用微带线做么?我想优化管子NE64400的S(1,1)参数,用smith chart unlity工具做出微带匹配网络,发现s参数只在设定的中心频率附近(如1Ghz)才有较好的效果,
我想实现在200M-2G的宽频带S(1,1)小于-10db请问如何实现,用t型网络微带线怎么优化都不行

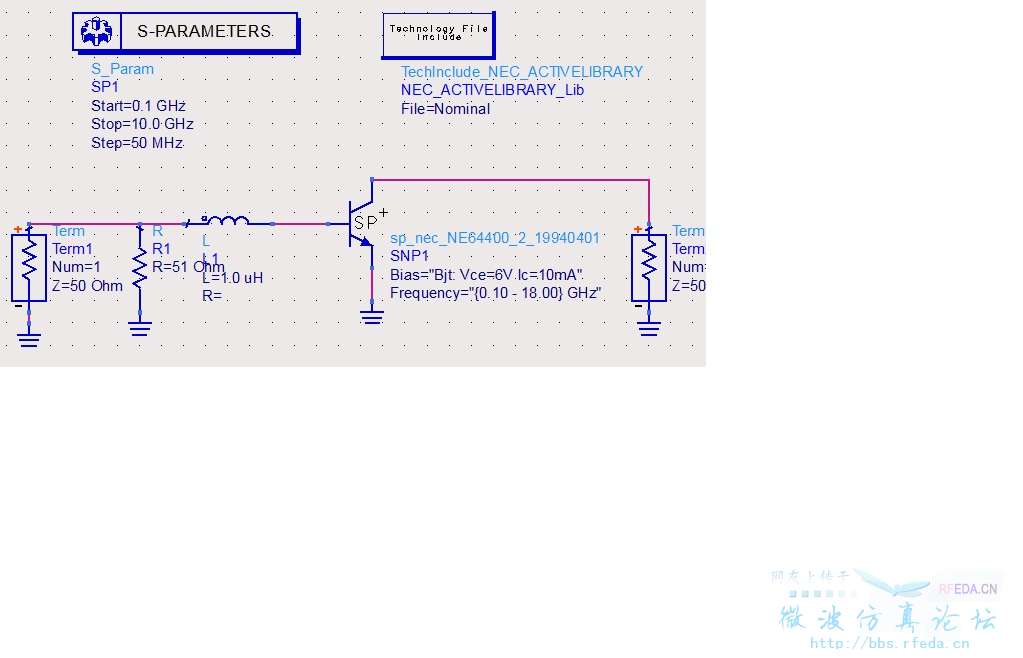

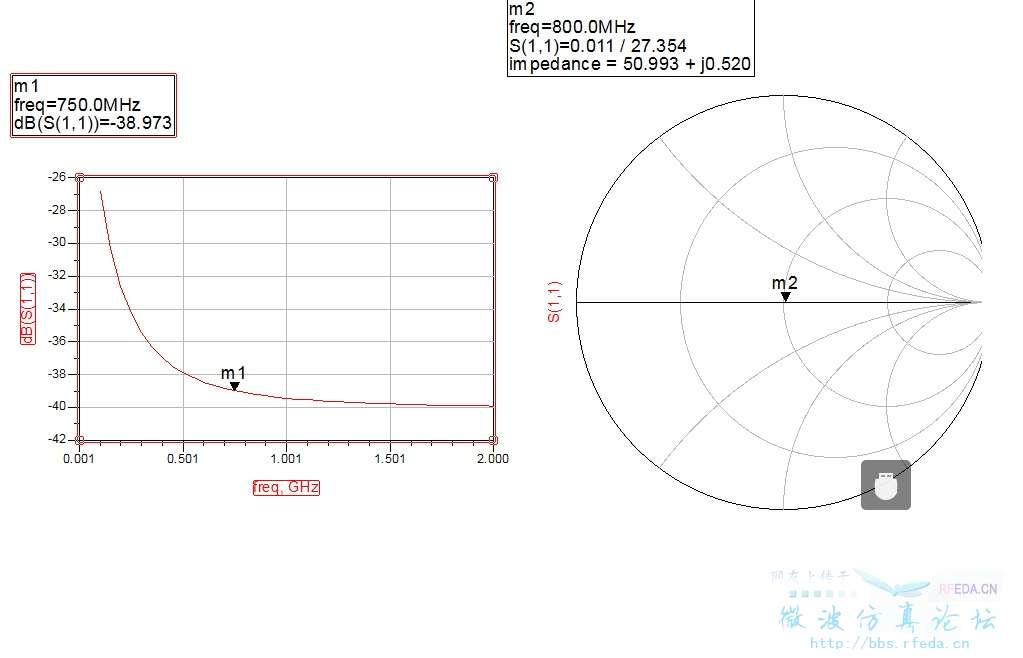

然后我用集总原件(也是smith chart unlity工具设计的)s参数非常好。
请问这样设置匹配网络可以么?求高手解答
我想实现在200M-2G的宽频带S(1,1)小于-10db请问如何实现,用t型网络微带线怎么优化都不行
然后我用集总原件(也是smith chart unlity工具设计的)s参数非常好。
请问这样设置匹配网络可以么?求高手解答
