求助：带有封装的功放管在ADS中有哪些注意的

最近在做930-934的项目，用到了一款功放芯片MDE6IC9120N，这芯片内部集成了四块放大模块，而且输入端已经片内匹配到50欧。

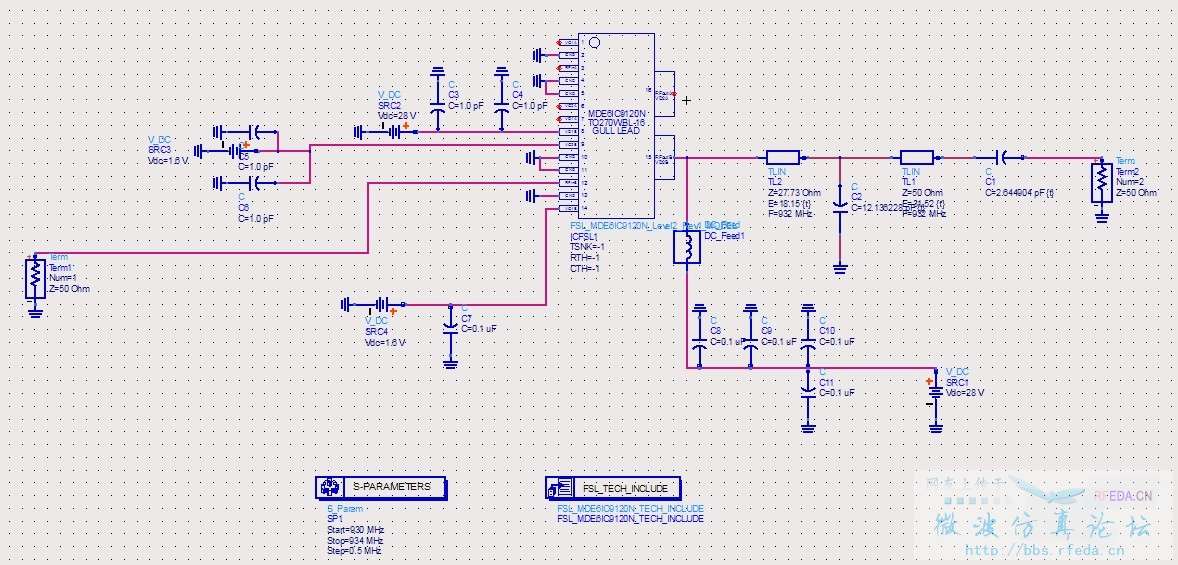

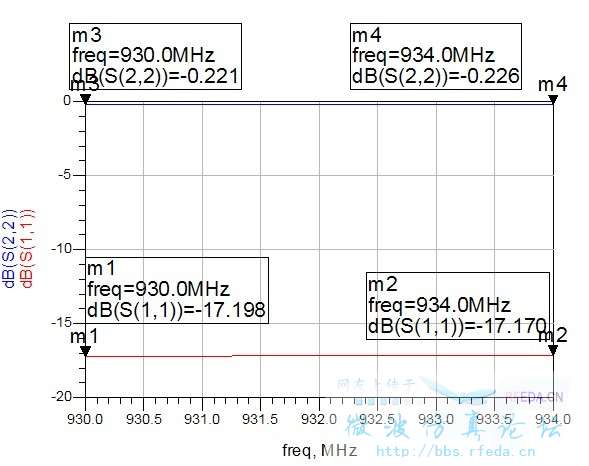

小弟想做个输出匹配，根据数据手册提供的最佳阻抗进行匹配设计的时候，总是会有出现S22为0的情况，输出端的S参数非常差。以往大多数的设计多为单管芯片，做好load-pull然后做匹配再优化已经成了定性思维了，而这种内部集成好了的着实让我磕磕绊绊起来了……希望有做过这方面的工程师指导小弟一下，感激不尽。

再次审图的时候 发现是栅压不足导致管子无法开启造成的 这也是因为自己大意导致了并没有进行DC扫描造成的。
自己顶，希望有帮助。
