ADS怎么自己建模型

05-08
用ICCAP导出数据,怎么导进ADS仿真啊,怎么建模型?整迷茫了.....

什么东西的模型?

LDMOS器件模型

那你从软件ICCAP导出的文件类型是啥

.mdl,类型是什么simulink Model

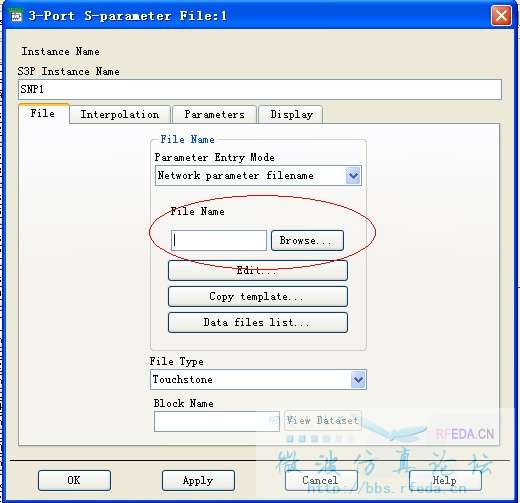

我刚才在安捷伦help文档里搜了一下,有这个文件类型,我没有做过你这个,感觉应该和我之前用的snp文件一样,就是在原理图里面调用一个data items,具体几个端口根据你那个器件来确定,然后编辑这个器件,把你从iccap导出的文件添加到你这个元件就好了,你试试看

感谢你的帮助。这个我试过,那三个端口哪个端是哪个端,GDS搞不清,而且仿真报错


端口应该是和你在ICCAP里面定义的顺序一样吧,仿真报错的话,你选的端口数目什么的都是对应的吗

如果是S2P文件只需要加载文件,不用修改其他的吗?对应端口什么的

应该不用吧,我原来就是导入,其实相当于把你的数据封装起来

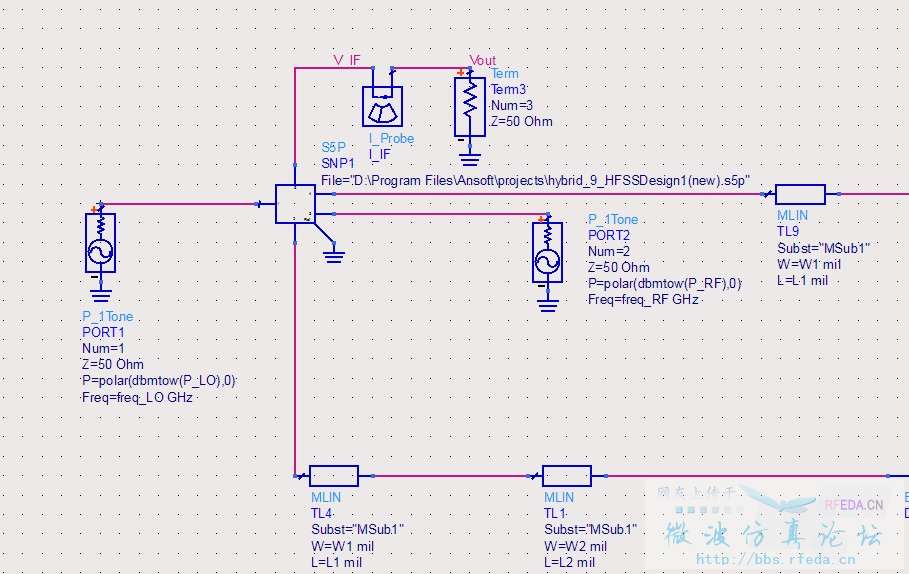

我原来就是加载进去,然后就当成一个器件在用了

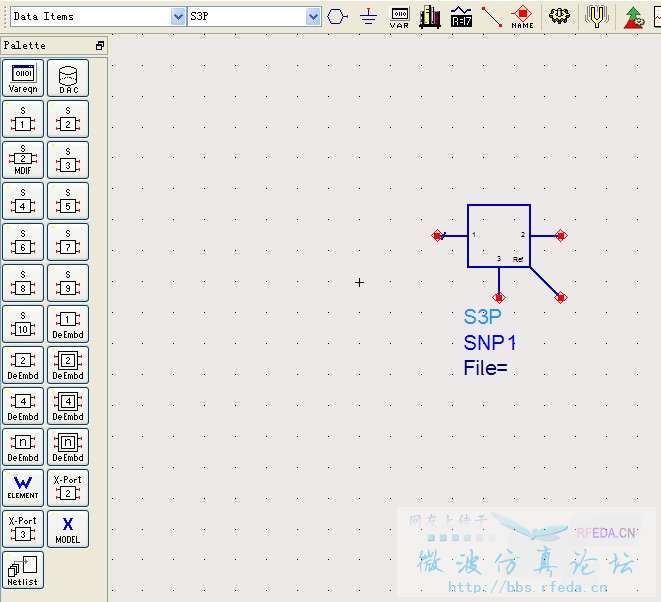

这算是三端吗?


应该是吧,一个Gate,一个Drain,一个Source接地,试一试,那个AC Ground是系统默认那个名字吗

我对这个集成电路就不是太了解了,你也别受我误导,多试验几种方法吧

嗯,我再整整吧,谢谢你了

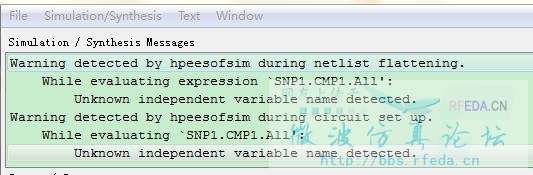

你见过这个没有

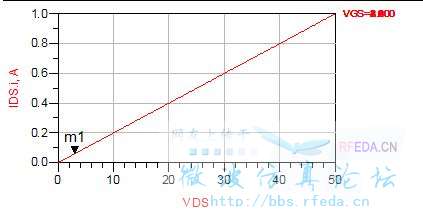

,我仿真出来结果明显不对


不知道是因为文件读取错误还是什么

我没遇到过,不过感觉文件读取应该读出来了吧,如果方便你把那个工程传上来看看吧,我用的ADS2009U1
