CST天线仿真问题--新手求助!
05-08

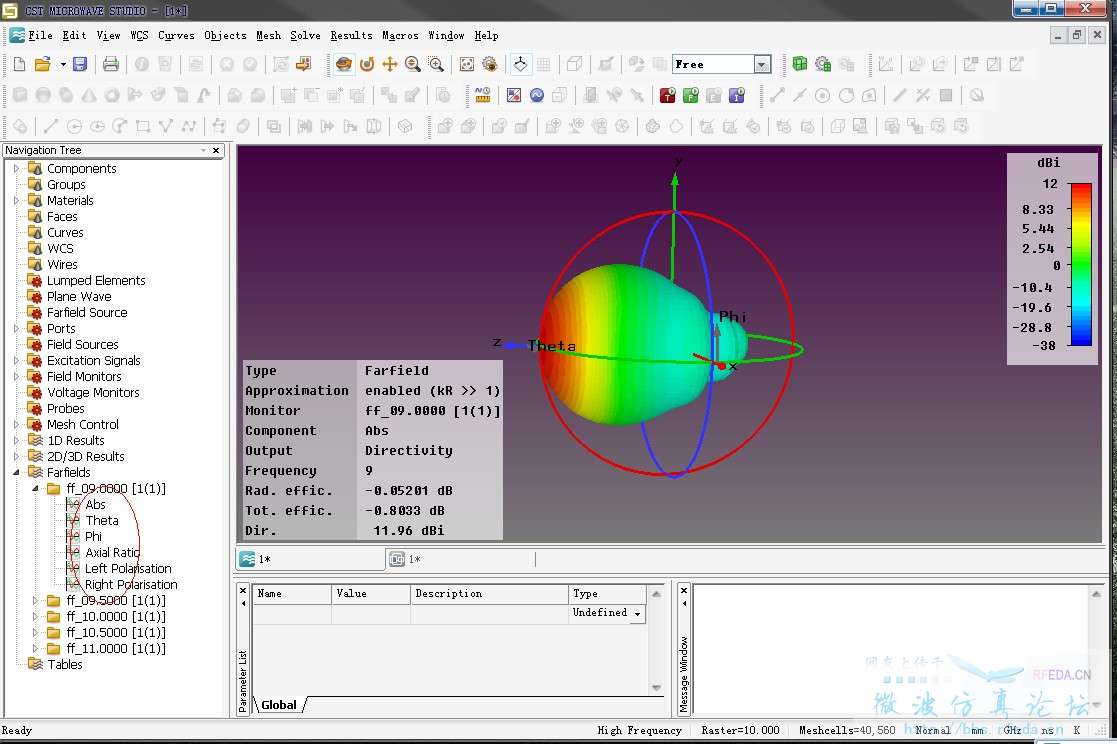

本人仿真一个喇叭天线。仿真结果如图。弱弱的问下。Abs \ Theta \ Phi \Left Polarisation \ Right Polarisation
这几个仿真结果代表什么意思。
这几个仿真结果代表什么意思。
Abs:Absolute Value,绝对值。
Theta:Theta面分量。
Phi:Phi面分量。
Axial Ratio:轴比。
Left Polarisation:左旋极化分量。
Right Polarisation:右旋极化分量。
CST远场显示的内容可以参考帮助文件:《Farfield Overview》、《Farfield View》和《Farfield Plot》。
各个参数的定义小编就要去读天线教科书了。
