求高手帮助在1D result里面怎么计算电感值

05-08
比如我建立一个螺旋结构,通过S参数可以得到Z矩阵,然后在template based postprocessing里面想用mix 1D result计算L=im(Z11)/(2*pi*frequency),然后计算报错,好像这里的frequency表示不合法,但应该怎样正确表示呢?我这样计算有没有什么问题?

For an overview of mathematical expressions available please check the Visual Basic (VBA) Language overview under ”Mathematical Functions, Operators and Constants” as well as the WinWrap Basic Language Reference under ”Math” and ”Operator”.

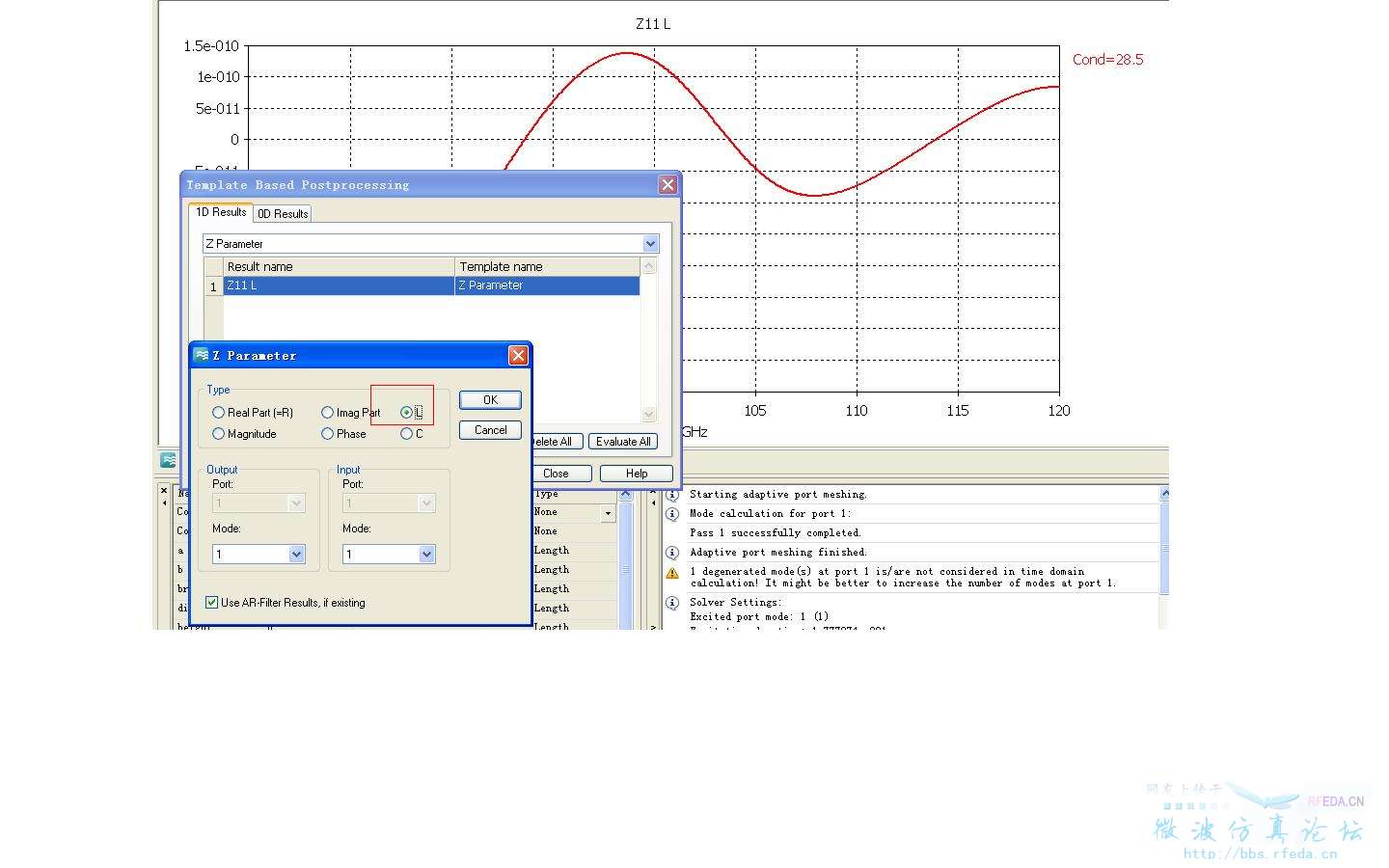

肯定是有问题的,公式中的frequency对后处理模板来说,是一个未知量,并不等于系统设置的频率,其实可以试试下面的方法,直接从Z参数中提取L值。


有道理!谢了!

但是如果再遇到类似问题,要用到频率参量要如何解决这个问题呢?呵呵

编程这块我还没有认真研究,这个CST用好还得很长时间啊,呵呵!

这个我验证了一下好像有问题,不能用这种方法得到电感值,因为并联上对应的电容没有谐振,应该用L=-1/(2*pi*frequency*im(Y11)),我看了一下Y矩阵里面没有对应的L值,所以我还得考虑怎样把这个frequency加进去,哎,这个在HFSS里面很容易解决,可是我老板一定要让我用CST来搞,呵呵,好多都不懂,请高手们多多指教啊!

可不可以先用Excel或着Matlab验证一下电感值?如果计算正确的话再考虑查一下我之前提到的帮助文件,看看里面有没有对频率的定义。

如果你可以用hfss算出结果 那么把模型导入cst计算不就好了啊
