smith圆图怎么分析？请指教

作为附件上传。　图片格式会自动识别显示

提醒：附件类型不匹配

那就得换个图片格式了，用画图板把图片打开，另存一下吧。　　一般bmp的格式太大，换成jpg,gif的格式会小很多

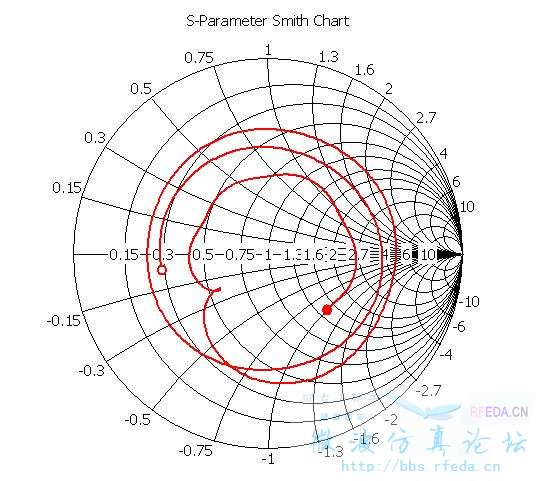

好了，谢谢.smith圆图怎么分析?请指教

拒绝回答，去看教科书！

小编挺幽默的。smith圆图在微波技术基础等电磁场专业里面都会有这门功课要学的。smith主要用来考虑阻抗匹配，由于仿真的往往是一个宽频带，而不是点频。因此研究smith如果进行变换能够匹配所仿真的负载。在你的上一帖中，你应该首先弄清楚你仿真的是哪个频段，然后在smith设置所有观察的频段。看你上图的smith阻抗很发散，要想收敛的话，很难啊，阻抗可以大可以小，大的话可以用更大的来阻，小的话可以用更小的来变阻抗，但要考虑实际能否加工。阻抗很发散的话，要想阻抗匹配很困难。这是一个难点啊。

楼上不愧是低调型大牛！
顶

6楼大牛一针见血，smth圆图在大天线用的比较多（比如移动通信的基站天线）
一般的匹配流程是先让阻抗在宽带内比较收拢，在什么位置关系不大，然后利用传输线把阻抗拉到实轴，在用阻抗变换就ok了
