关于CST Cable Studio中屏蔽层的问题
05-08
我要建立一根双绞线传输线,里边为一对双绞线,外边有一个屏蔽层,但是我找不到cable studio中加屏蔽层的方法,请高手指教。

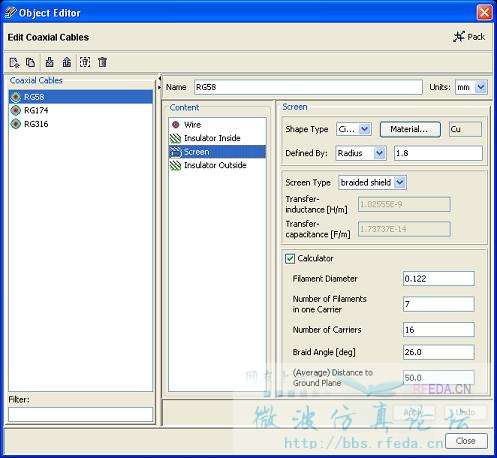

那个screen就是屏蔽层的设置:

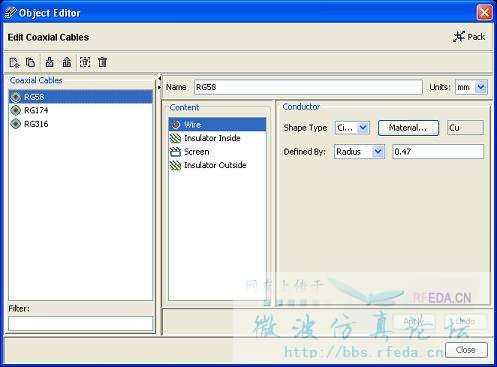

同轴线有屏蔽层的设置:
那个screen就是屏蔽层的设置:
我知道同轴电缆的可以设置各种屏蔽层,但是双绞线模型里我实在是找不到关于屏蔽层的设置,我只找到了对绝缘体的设置
学习中,最近我也在学线缆工作室,多多讨论呀
建立Cable Group,是可以自己建立想建立的任何电缆形式的。
默认的双绞线是不能改出来屏蔽层的,你得新建一个或者把这个默认的双绞线复制到Cable Group里面再去修改。
楼上说的对,新建一个cable group,就在线缆库的最后一个,然后在里边添加一个双绞线线缆,就可以设置screen了
正在学习中,多多讨论
学习。
