针对一个参数变化,对结果的影响。怎么在一个图里查看。
比如说,改变贴片天线的一个尺寸,S11会得到不同结果,一般情况下,只能看到当前参数下的S11的图,怎么把他们放到一个图里比较。
就是一个S11图里有很多曲线的那种。

可以参数扫描实现吧

关键是怎么弄啊

看CST初级教程(一二),里面有范例介绍的很详细。
只有不断发现问题才能不断提升自己。

做学问不要心急。在CST Help里搜索“Parameter Sweep”,看看有什么收获。

CST help 都是英文的,看的我头晕啊,而且教程里我也没找到啊。
哪位大侠直接给指点下,我该怎么弄啊,头都大了。

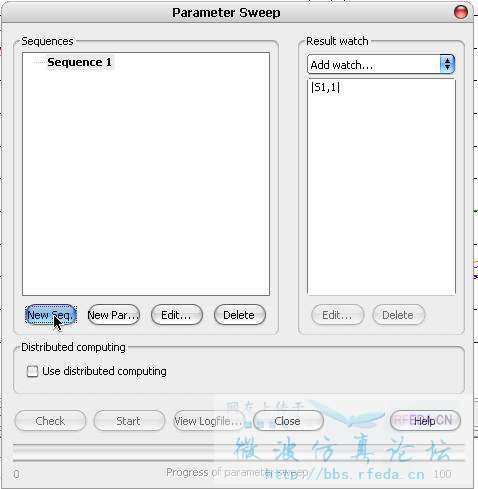

额终于弄出来了,现跟大家分享一下,可以用Eidt->Animate Parameters进行参数设置。
我还发现可以这样设置。
直接运行



按照如下选择











OK 运行!大功告成O(∩_∩)O

还有一点点问题:我算的结果图,纵坐标怎么是0到1?我要看的是S11小于10dB的带宽,这下要怎么看。



没加扫描出来的结果,我需要的是这样的图。


怎么弄成这样了,前2附图没用的啊。

显示出来的是线性值。选S11 in dB的那个看。

这是什么错误。参数扫描时候出来的。该怎么解决。



点确定后会出来这个




不用那么麻烦
直接在SdB results中新建一个folder,然后把你想观察的图形copy进去就行

CST 2009的话,看看你是不是在Transient solver properties里面把distributed computing选上了。
