CST仿真45度双极化基站天线的问题?
05-08
仿真45度得双极化基站天线,如何看水平面主极化的波束宽度,前后比,以及交叉极化?
过去的同事是采用后处理的公式来计算的,先提取Etheta和Ephi的幅度和相位,然后采取公式合成,但是这样很麻烦,每次都需要编公式,能否直接看呢?
希望大家能提点建议!谢谢!
交叉极化就把坐标系选为Ludwig 3
过去的同事是采用后处理的公式来计算的,先提取Etheta和Ephi的幅度和相位,然后采取公式合成,但是这样很麻烦,每次都需要编公式,能否直接看呢?
希望大家能提点建议!谢谢!
楼上的能分享一下公式不?
不知道你的意思是不是需要把坐标轴旋转45度呢?

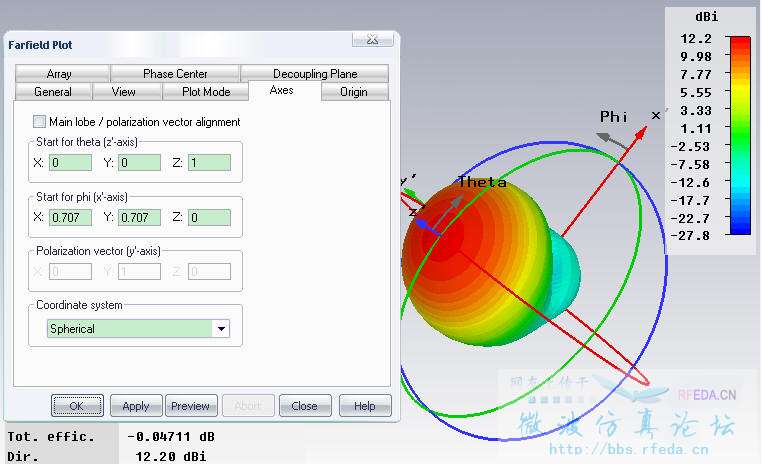

如果是的话,在后处理中就按下图设置
交叉极化就把坐标系选为Ludwig 3
按照2楼的建议,我觉得似乎有点不妥,把坐标轴旋转之后,主极化即不是Etheta分量也不是Ephi分量。而且这样得到结果似乎和测试结果有很大的出入。那么水平面的主极化怎么看?
而且当初我的同事他们编辑公式处理,相信应该有一定的原因,不然也不会复杂到编辑公式来处理。不过其中的原因我一直没有想明白。
