用CST MWS怎样得到箱体屏蔽曲线?

05-08
请教大家,当外部电磁波照射有孔箱体,怎样得到箱体中心的屏蔽效能曲线?

看一下s21就可以了

可以外面设置一个探针,箱子里设置一个探针,然后傅立叶变换减一下~

加探针,在模板里进行处理数据。

学习了,很有用

能否说明下具体操作方法啊,还是不是很懂,两个端口怎么设置呢?腔体只有一个孔缝时,我只设一个端口行吗

我的建议还是设置探针解决,端口这个方法,从屏蔽效能的定义出发,可能不够准确。
你可以现在箱子中间放一个探针,外部平面波激励仿真一次,得到探针上的电场值,然后让箱子不参与仿真,但是参与网格划分,再仿真一次,得到这个探针的另一个电场值,两者傅立叶变换相减,即可。

问下楼上,“然后让箱子不参与仿真,但是参与网格划分,再仿真一次,得到这个探针的另一个电场值”,这个怎么操作呀,好像没发现仿真时候可以选择让谁不参与仿真。
另:我是直接把得到数据导入matlab计算,方便些,把s、y、z三个方向的值求合,再按照屏蔽效能的计算公式计算即可。

Local mesh properties... -> 取消"Consider for simulation"。

thank you ,又学了一招

数据的后处理具体怎么操作能给详细点的指点吗

除了小编的方法外,你也可以把箱子的材料设置成真空的。效果应该一样

“把s、y、z三个方向的值求合,再按照屏蔽效能的计算公式计算即可。 ”
都去入射电场的极化方向就可以了吧。

按照定义公式,屏蔽效能只需计算绝对值的大小,应该是不考虑极化方向

学习吧,不会的太多了

thank you ,又学了一招

能问问管理员怎么把傅立叶变换减一下,新人求详细指点

可以外面设置一个探针,箱子里设置一个探针,然后傅立叶变换减一下~
求教管理员这个操作具体怎么做?

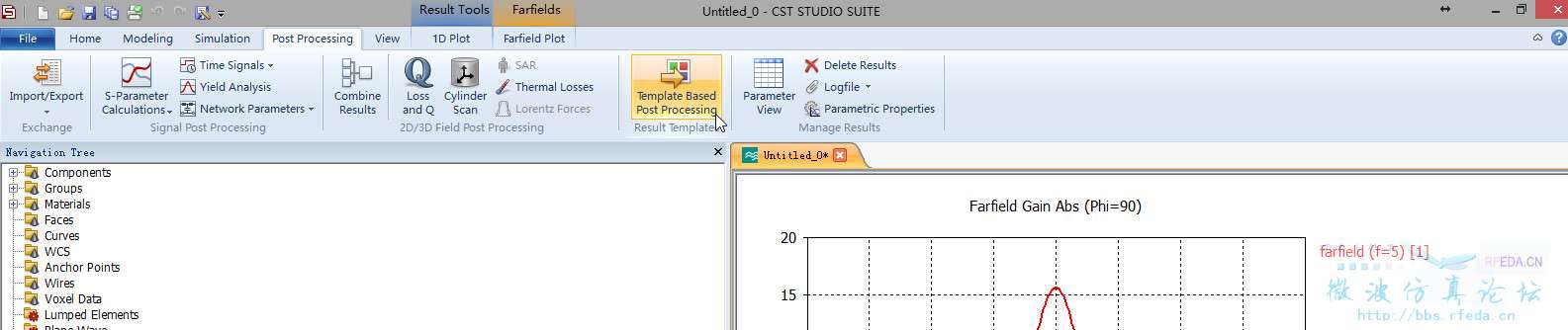

PostProcessing。如果还不知道点Help。

PostProcessing这个还是找不到,管理员由于我是新手还是自学的软件,能说的再详细些吗?


这种情况下有S21吗?

管理员,看了两天Help,终于摸到了一点头绪,刚刚在计算postprocessing里找到了 FFT那些选项,为什么计算时会说 plane wave not exist?我在result里都能看到我的平面波图形了啊?是哪个设置不对么

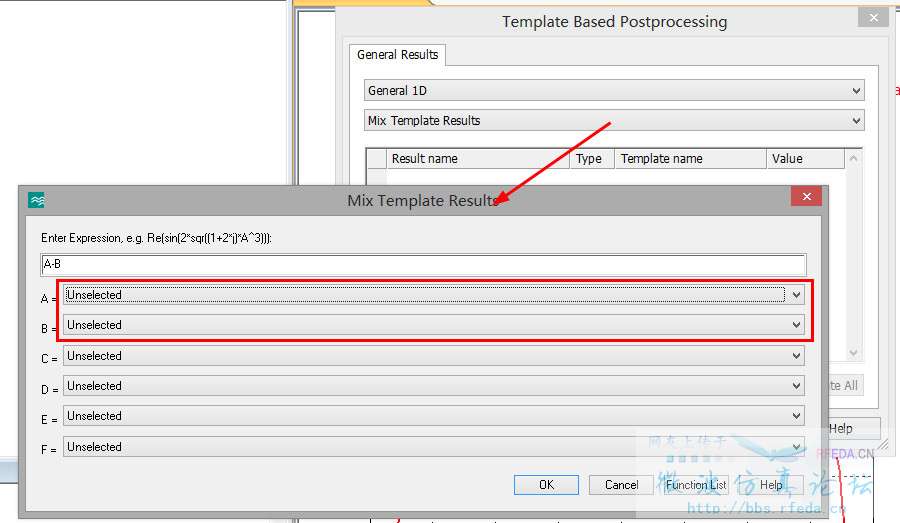

A选择无机箱的探针上的结果,B选择有机箱探针的结果。A-B=SE

[attachment=63577]
[attachment=63578]
A选择无机箱的探针上的结果,B选择有机箱探针的结果。A-B=SE






A选择无机箱的探针上的结果,B选择有机箱探针的结果。A-B=SE

PostProcessing自己逐个菜单,命令查找,也找得到。

学习 学习 学习 学习
