HFSS如何画半圆环

05-08

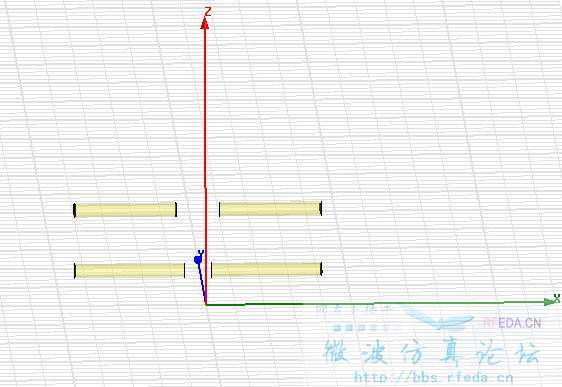

哪位高手能指点下如何在下图平行圆柱两端各画个半圆环,就是八木天线的馈源,一个半波折合偶极子,本人用扫描,分割整个圆环等方法都画不了,很是苦恼啊,高手请指点指点怎么画,非常感谢!


描述的不清楚,应该是可以画的。我原来画过很复杂的模型。

半圆环的画法是,线画一根线,然后再sweep 180度

谢谢,我再试试.

在圆柱端面上建立一个相对坐标系,画一个完整的圆环,然后以端面为参考平面将圆环分割成两半,只保留其中一半就可以了

半圆环的画法是,线画一根线,然后再sweep 180度
恩。这个同意。
在handbook上面看到了的。

谢谢各位,已经解决了,画个圆和一条路径,然后扫描就可以了.

谢谢啦,同样的问题得解
