CST MWS中面总是选不中
05-08
用CST2009画了个圆柱,想捕捉其中一个底面,可是不管怎么调整方位,就是捕捉不到,总是选中侧面。
不知道大家有没有遇到这种情况,应该怎么办才好?
不知道大家有没有遇到这种情况,应该怎么办才好?
没有遇到过,你把圆柱放大,再点目标大一点,可能会好一些,好运

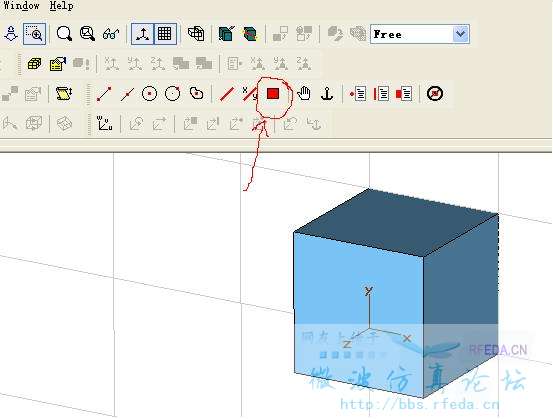

按照下图进行操作
1,现在常用工具栏选择PICK FACE

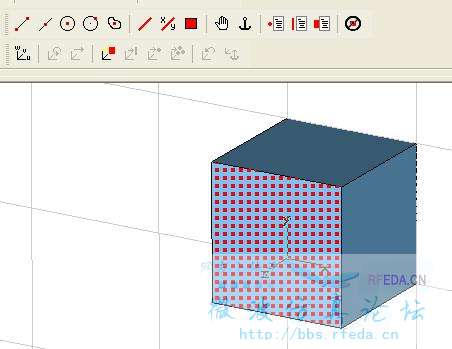

2,移动鼠标到你所选的面 其变为红色
3 ,双击
我有一台电脑就是这种情况
至今未找到原因
我甚至觉得是电脑的原因了
你需要不断调整角度尝试
有时候明明鼠标指在别的地方 却能找到那个面
我也遇到过,没办法,只能放弃
我也经常遇到 不知有没有好办法
哈哈 我也经常遇到这个问题。以前只有放弃。不过有一次老板催任务,没有办法,压力之下智慧爆发。方法如下:
1)选定面所在的物体。
2)如果该面不好选择,就随便在该物体上选择一个面
3)在historylist 里面 编辑该操作。可以看到,对于选择的该面是有编号的,如“2”
4)直接改变该编号。update。直到选中你所需要的那一面,就“ok"啦
太感谢了,明天就去试试
我的经验是鼠标停在那个面上然后按几下Tab键,就会切到这个面上,还有要注意选择的时候最好先选择这个面所在的solid,然后在去点选这个面,总之Tab很好用。
呵呵
学习了
之前遇过N次,都是关掉之后重开再选,如此N次通常选中了,就是人品爆发了。
不过见了这个方法,学习了啊
我以前遇到这个问题后,重新装软件后能好一段时间!看了这里后觉得方法太笨了
没有遇到过,一般是想点哪个就点哪个
有时候不需要选中整个面,而只需要选中外边的环面或框面就可以了,比如波导开口会有这种情况。这样选择仍然可以设置端口的。
