关于CST MWS中一款PCB天线如何仿真的问题
05-08
竹或者论坛中的大侠:
用CST作了一个天线的模型,不知道如何设置天线端口和仿真,将整个文件放上来,烦请解答困惑,万分感谢

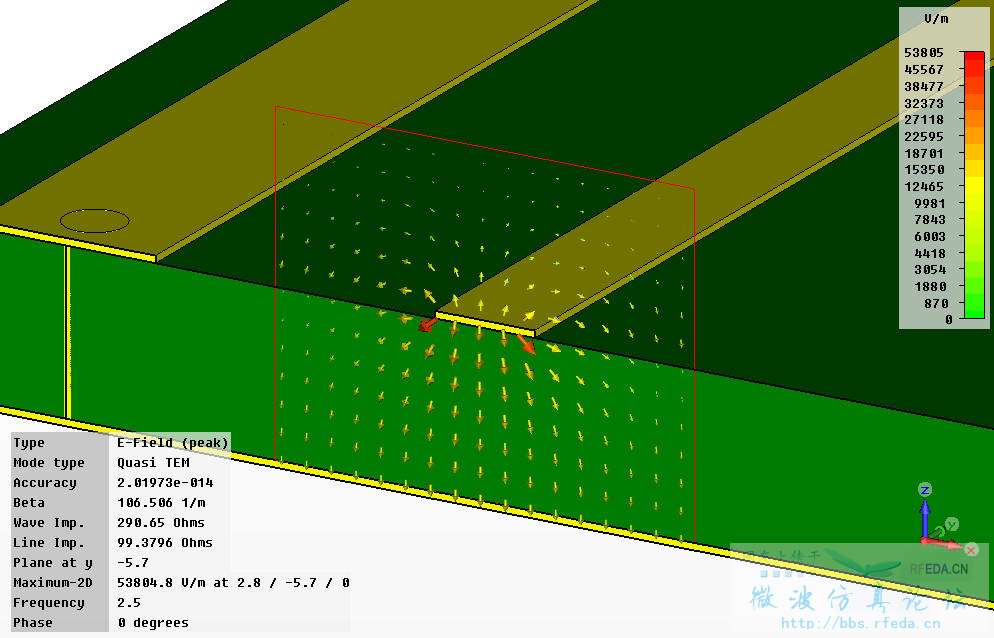

端口线阻抗100欧姆

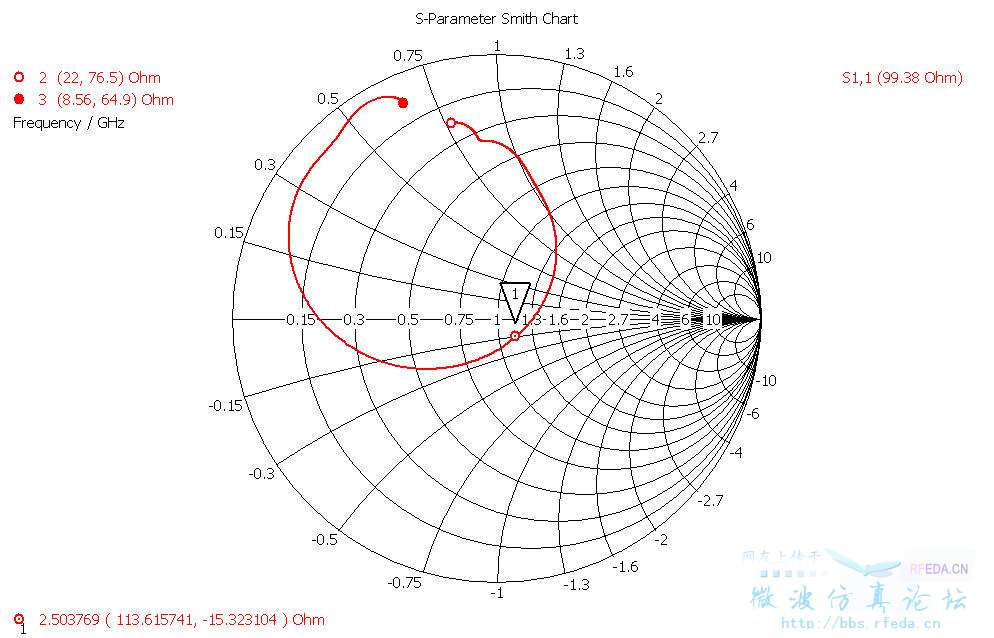

史密斯圆图

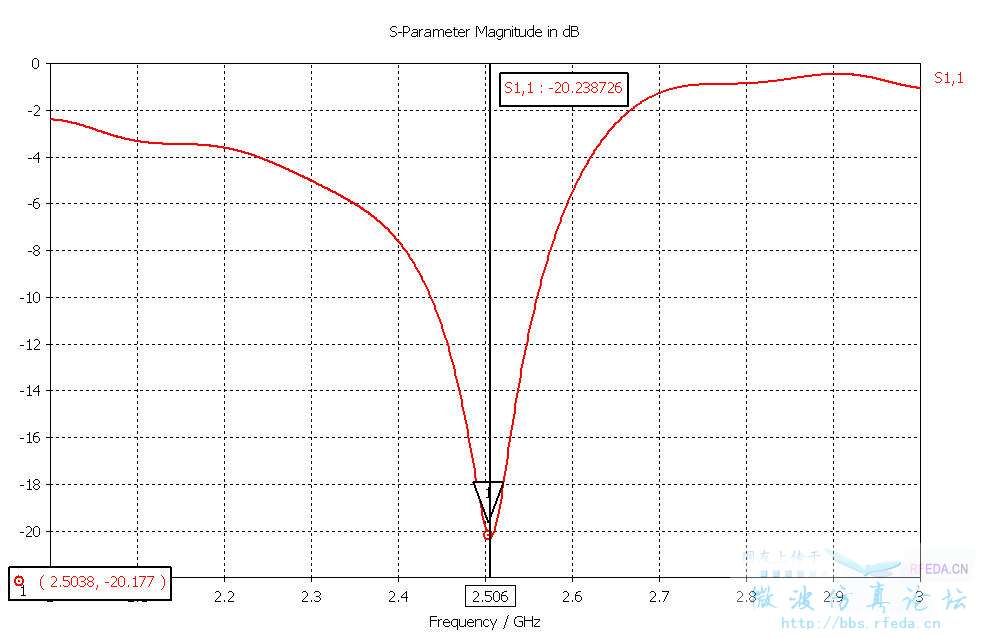

S参量
具体优化,你自己来吧呵呵
用CST作了一个天线的模型,不知道如何设置天线端口和仿真,将整个文件放上来,烦请解答困惑,万分感谢
附上该天线的应用文档
一头雾水啊,看来还有很多要努力的
通常情况下尽可能用波导端口,实在没有办法了再用离散端口

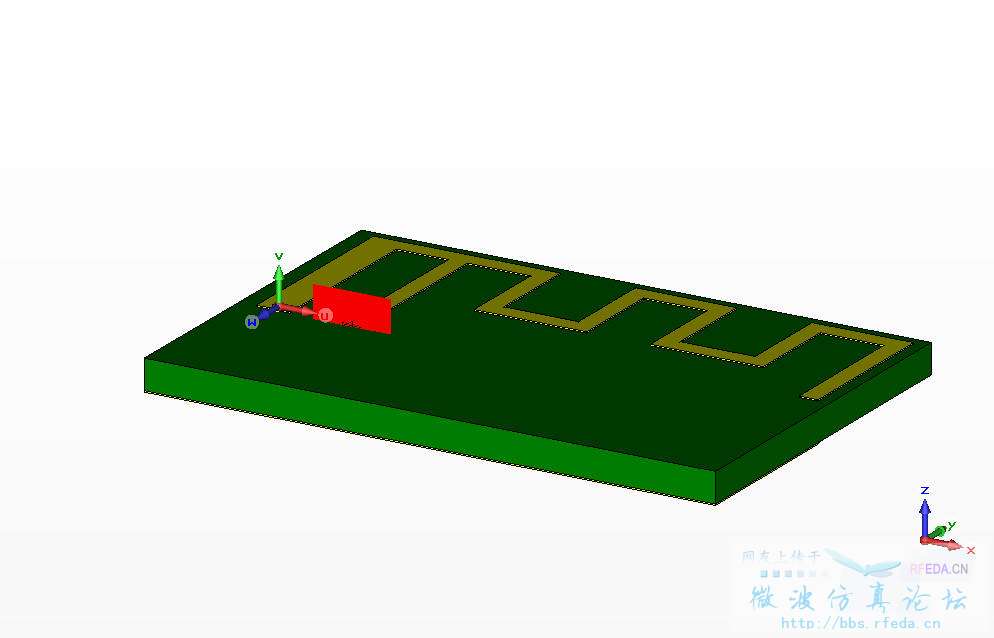

波导端口馈电
端口线阻抗100欧姆
史密斯圆图
S参量
具体优化,你自己来吧呵呵
为什么3楼的同学说“通常情况下尽可能用波导端口,实在没有办法了再用离散端口 ”呢?
这个端口类型选择有什么具体的讲究么?不知小编或其他同学有何高见?
端口的详细内容清参考CST MWS帮助文件《Waveguide Port Overview》和《Discrete Port Overview》,详细介绍了端口的优缺点和注意事项。
