cst 怎样来改变入射波方向
05-08
我用cst做这个吸波材料
发现论文中别人可以
做0° 90°范围内均能较好的吸收入射波

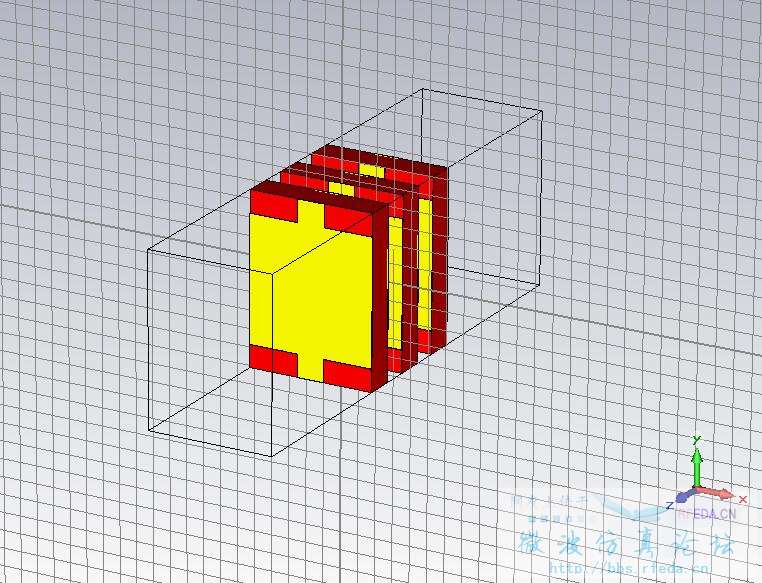

下图中波都是从z方向入射的,相当于垂直入射
请问若要波以45°角斜入射的话
在cst中该怎么调节
谢谢
发现论文中别人可以
做0° 90°范围内均能较好的吸收入射波
下图中波都是从z方向入射的,相当于垂直入射
请问若要波以45°角斜入射的话
在cst中该怎么调节
谢谢
修改Plane wave里的propagation normal
你好........
我这用的是FSS模板
所以端口是默认的
Zmin和 Zmax端口
所以这个怎么改咧?
在边界条件中
你好..
请教下你这是在那个地方改的......
还有就是那要是让波从x方向入射的话
不知道该怎么改
谢谢啦......
你可以把thetra改为90度,但是没有意义,因为周期结构是无限大的,平行于周期面仿真结果是可能会有问题吧,我没有试过90度

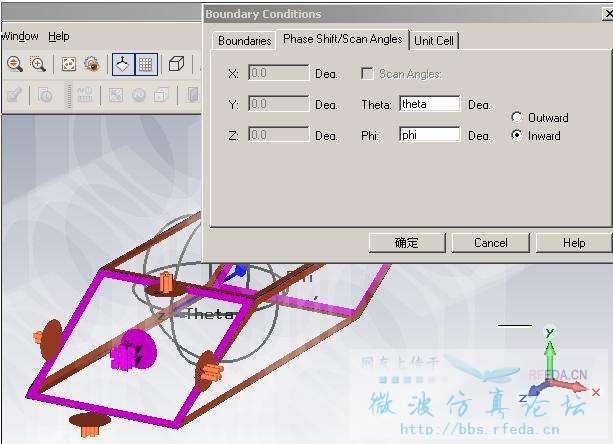

在边界条件中,选择scan angle
scan angle 无法选择啊.....
知道的大侠
帮助一下啊...
0度就是Cst里面的90度啊
0度是垂直入射,90度是掠入射
