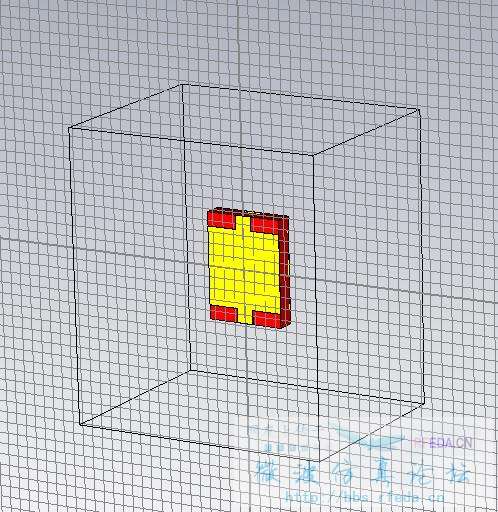

用cst做左手材料

不好意思哈
第一个图发错了
应该是这个

周期边界条件设置错了，选择unit cell 和open and add space 就好了

不好意思啊
打扰了
初学者
这个unit cell
在那个里面设置啊
谢谢你啦

就是在边界条件选择里面啊，跟PMC，PEC什么的在一个地方
仔细看一下help

谢谢啊
我看看

最好不要设置成pmc和pec，因为在斜向沿拓的时候，pmc边界不成立

边界的问题已经解决了
不过仿真左手提取s11和s21遇到了肯难
希望能得到你们的帮助
谢谢啦....

ls是正解，nuit自动设置成基片大小。问下pmc与pec能模仿出周期性吗?

只有在电场关于边界对称，而且磁场处置于另一对边界的时候，才可以。不建议使用

不太明白这句话。你的意思是只有边界内电场始终垂直PEC，磁场始终垂直PMC才满足周期性么?

不是的，而是只有在边界内电场始终垂直PEC，磁场始终垂直PMC时，才能用PEC和PMC等效周期边界条件。

这是根据镜像原理推出来的吧。我在想如果经过两个周期边界后，那不就是周期的么?另外我还有个问题哈，cst中有periodical边界是什么意思?怎么用呢?麻烦了。
