帮忙我解决一个小问题
在用HFSS算微带线传输时的S参数、传播常数和特性阻抗时遇到了很多问题：
1. 应该选模式驱动吧，有一本书上写着的是选终端驱动，把我郁闷得不晓得哪个是正确的了
2.空气盒的表面边界在设成Perfect H?还是不用管直接用默认的Outer?
3.算出来的特性阻抗在一定的频段范围内应该都是一个常数吧，我的咋个是在递增呢?而且很厉害。
高手帮帮我哈，谢谢了

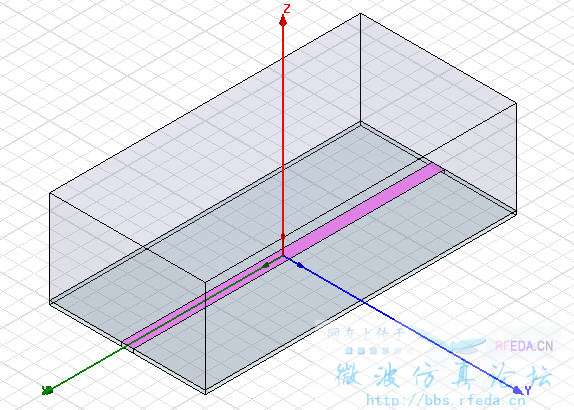

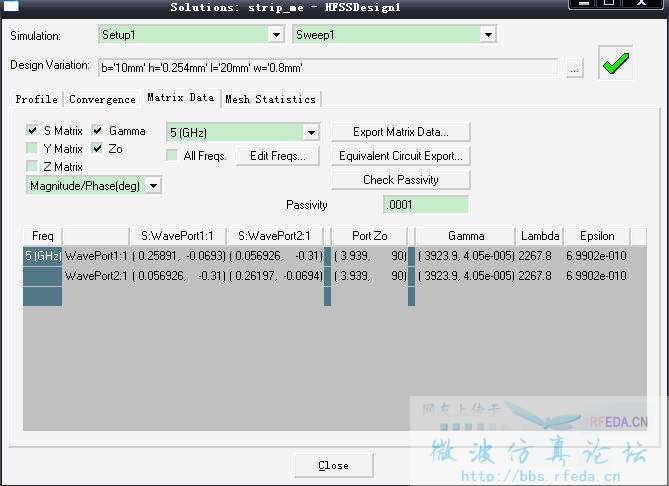

我做的不是天线哈，是普通的传输线，把结果贴出来，让大家看一下对没：
个人感觉是不对的哦，我没有进行阻抗归一化哈

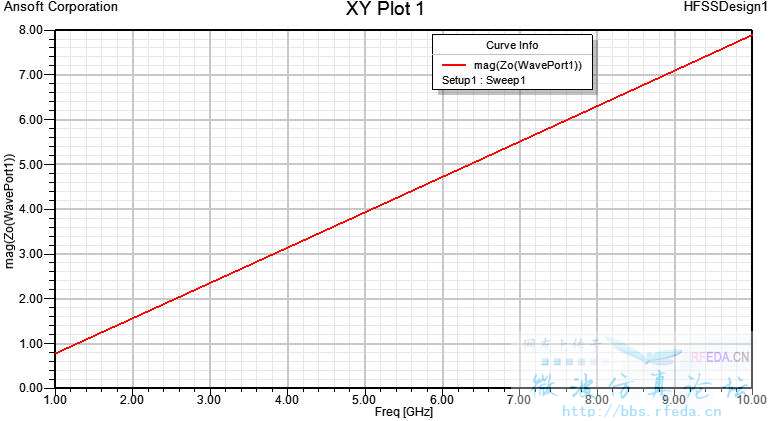

特性阻抗有一定的变换
可以设置成辐射边界，或是不设置也可以，就是默认的空气
默认的不是空气吧 是理想电壁
1. 应该选模式驱动吧，有一本书上写着的是选终端驱动，把我郁闷得不晓得哪个是正确的了
一般选默认的驱动模式就好，你如果试一下就会发现大多数情况下二者的结果差别不大或者说几乎没有差别
2.空气盒的表面边界在设成Perfect H?还是不用管直接用默认的Outer?
空气盒子相当于你实际测天线在暗室中时墙壁上的吸波材料，要设为辐射边界（rad）
3.算出来的特性阻抗在一定的频段范围内应该都是一个常数吧，我的咋个是在递增呢?而且很厉害。
特性阻抗肯定跟频率有关系，但是如果天线或者其他设备是宽带的，就是说在某个频域内特性阻抗可以基本保持一个值而不会突变。
1. 应该选模式驱动吧，有一本书上写着的是选终端驱动，把我郁闷得不晓得哪个是正确的了
一般来说选默认的就可以了。而且一般来说二者不会造成很道德区别，或者说大部分时候结果几乎一样。具体区别还是看FULLBOOK吧。等你理解了记得告诉我。
2.空气盒的表面边界在设成Perfect H?还是不用管直接用默认的Outer?
设为辐射边界（Rad）.
我的看法是空气盒子相当于实际中的暗室，而边界就相当于暗室的墙壁。你要是见过按时的话就知道它周围都是吸波材料。我们给盒子设边界为辐射边界就是这个理想效果。
3.算出来的特性阻抗在一定的频段范围内应该都是一个常数吧，我的咋个是在递增呢?而且很厉害。
首先 特性阻抗一定是频率的函数，但是如果是宽带性能的设备，比如宽带天线，就是说在它工作的频域，其阻抗可以大致保持一致。比如说vswr理论上要求是1，但一般vswr<1.2或1.5就认为是匹配的。
谢谢大家，我再仔细琢磨琢磨，非常感谢
特性阻抗跟频率很有关系的，你是做的天线吗?在谐振频率上辐射效果应该是最好的，而且阻抗的虚部应该接近零。当然，这是最理想的结果。通常都需要调试的，呵呵。
通常的边界要设置为RAD吧。如果是测试辐射特性的话。你问的第一个问题确实我也不知道怎么设置，呵呵，可以两个都试试，看结果差别大不大。
大家再帮我看看哦，我觉得阻抗是错的，对应尺寸用ADS算出来阻抗都在50欧左右
