用hfss设计微带贴片天线的问题
05-08
大家好。
我设计了一个矩形微带贴片天线,其中心频率为:3.4GHz。我先用HFSS仿真一下。结果为:

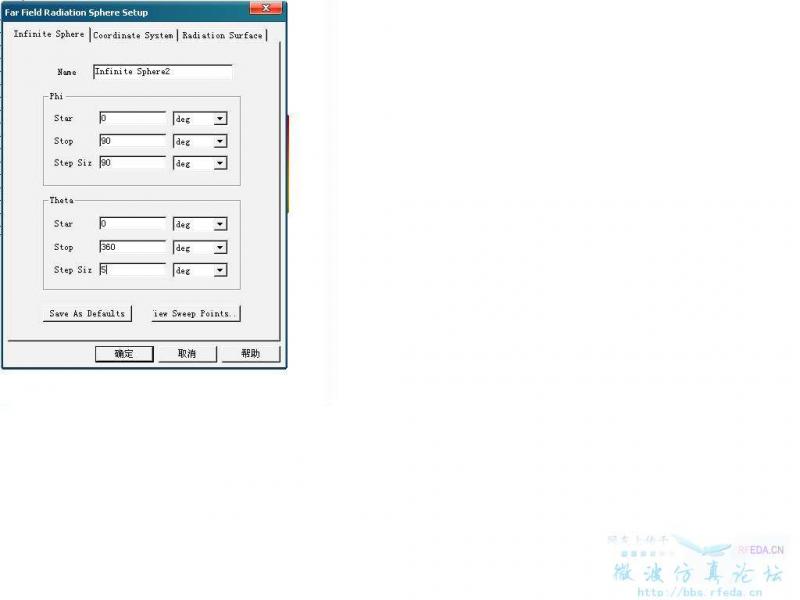

中心频率为:3.33GHz(由于对中心频率没有严格要求,这个也差不多了。)但是方向性好像不太好(我的HFSS的操作步骤是:先创建一个Far Field Radiation Sphere ,phi和theta的设置如下图。
然后在Results创建一个farfield的radiation pattern,然后选择diredtivity,产生的结果应该就是E面和H面?
这个我是查了一些论坛资料,不知道我有没有理解错误?产生的方向性图如下图。
我自己觉得辐射面有些大了。而且好像H面错了,因为我查了很多资料,都不是这个形状。还是说H面不是这么画的。)
还有,我用HFSS计算了天线的参数,结果如下图。
我感觉增益太小了吧?正常的微带贴片天线的增益应该有6~7dB了吧?还有辐射效率应该可以达到百分之97以上吧?请达人指教呀。老师给的任务。要做板了。不知道这个设计可不可用呀。可不能做出一个不能用的废物呀。
多谢各位了,请大家不吝赐教了。
我设计了一个矩形微带贴片天线,其中心频率为:3.4GHz。我先用HFSS仿真一下。结果为:
中心频率为:3.33GHz(由于对中心频率没有严格要求,这个也差不多了。)但是方向性好像不太好(我的HFSS的操作步骤是:先创建一个Far Field Radiation Sphere ,phi和theta的设置如下图。
然后在Results创建一个farfield的radiation pattern,然后选择diredtivity,产生的结果应该就是E面和H面?
这个我是查了一些论坛资料,不知道我有没有理解错误?产生的方向性图如下图。
我自己觉得辐射面有些大了。而且好像H面错了,因为我查了很多资料,都不是这个形状。还是说H面不是这么画的。)
还有,我用HFSS计算了天线的参数,结果如下图。
我感觉增益太小了吧?正常的微带贴片天线的增益应该有6~7dB了吧?还有辐射效率应该可以达到百分之97以上吧?请达人指教呀。老师给的任务。要做板了。不知道这个设计可不可用呀。可不能做出一个不能用的废物呀。
多谢各位了,请大家不吝赐教了。
请小编检查一下图片
我这里不能显示
可以以附件形式发到论坛上的
图片看不见
高手帮忙解答一下吧。再次谢过了
怎么都没人愿意回答我的问题。是不是我的问题太没水准了。哎呀。新手嘛!高手就不吝赐教了。
最后再自己顶了!
小编还在吗?我也是用HFSS做微带天线的加我qq:373582600
各位达人好,我想要hsss10中文的教材
小编应该发一个你设计的天线的图片来看一下,或许是你天线的设计问题而不是你参数的设置问题,从这里看不出什么东西呀
个人觉得那个图是E面的
然后在Results创建一个farfield的radiation pattern,然后选择diredtivity,产生的结果应该就是E面和H面?
是这样的么?
小编 那天线数据是怎么算出来的?
E面和H面得你自己设置。
论坛里搜 多的是
