HFSS计算天线远场方向图后处理中rE是什么意思

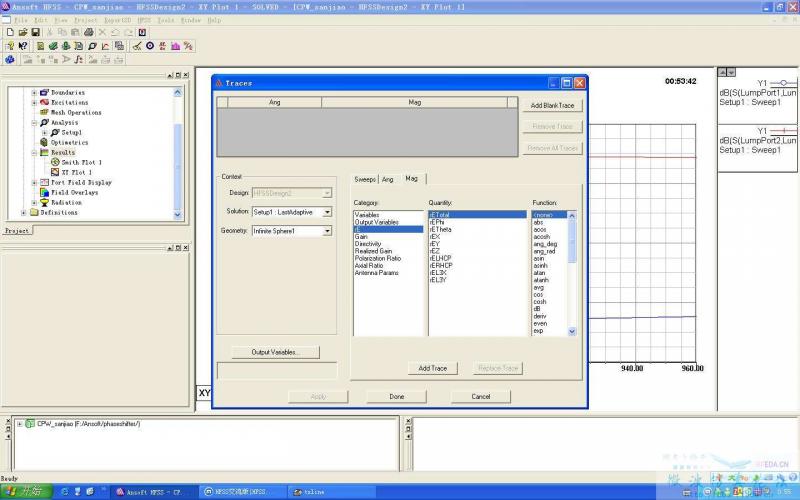

计算天线时，一般都是选择看增益。可是创建result时，默认的为rE，如下图：

这个默认的rE跟Gain之间是什么关系?哪位高手给指点一下！

rE是电场..................

电场的什么?  不是场强啊

应该是场强吧，这个我真没用过还。

是r*E ,  帮助文件上是这么写的

real的简写吧。是不是代表实部。

r*E 就是场强么  gain是增益没错

rE表面理解应该是距离*场强
Quanlity一栏中还有rETheta,rEPhi之分,
这个跟增益应该有些关系,不知道哪位高手指点指点


嗯，很少用这个，要是如7楼所说，是距离*场强，那就=电压了

说实话
这个问题我也没搞明白，等一下大侠的解释

E^2*R^2/（2*Z0）为辐射强度，z0为空气中波阻抗；4*pi*辐射强度/天线接收到的功率=增益

非常感谢bluelue的答复
再次表示感谢！
希望以后大伙多多交流, 我们共同进步

再请问大伙一个问题:
在画方向图的时候,我们一般选择Gain, 在Quanlity一栏中选择 GainTotal, 而Function一栏中选择dB
但是Quanlity一栏中还有GainTheta, GainPhi之分.
现在我感觉GainTheta,GainPhi应该是GainTotal的两个分量.\
但问题是我画E/H面方向图时, phi分别取为0 和90deg. 为啥还会画出GainPhi的图形曲线?
再次感谢各位的回答！

因为你设置了两个PHI啊。

就是R*E，E不是跟R有个反比的关系嘛，这样一弄就相当于一个归一化的意思

我感觉是在固定Phi的情形下,依然可以画出GainPhi的曲线！
所以是很不明白这个曲线的意义?
不知道哪位大侠给予一点指点

gainphi是电场phi分量对应的gain，每点都有phi分量，所以固定phi，当然也可以有phi分量的曲线阿

十分感谢bluelue的解答,现在明白了..

关于E面有些疑问，我认为包括Z轴的所有面都叫E面，只要包括Z轴，Phi等于多少没有关系的啊，为什么紧限于phi=0呢?

方向图是远场的参数，r是无穷大，E是无穷小，单独都没有意义。而在远场，E与r成反比，所以其乘积是常数，是可以反映方向特性的。所以采用r*E作为场方向图。而增益Gain是功率方向图考虑效率以后的方向图。两者之间存在着平方的关系。

请问gcht：：
“增益Gain是功率方向图考虑效率以后的方向图”
这个Gain跟“采用r*E作为场方向图”是平方的关系，
难道是G=(r*E)^2/(120*pi)*4*pi?
这个天线的效率在HFSS里面是如何计算的?

G=e*D=e*(0.5*E^2/120*pi)*4*pi*r^2/Pr
其中e是天线效率，D是天线方向性系数，Pr是辐射功率。
得出的增益是一个量纲为1的量。
至于效率在HFSS里的计算，可以直接在结果里看，但是好多人都说有问题。另外的话就是用增益和方向性系数算了。
如果有误，还望高手指正。

谢谢gcht的回复！
我仿真一个天线，(theta=0,phi=0)得到的数据如下：
rEtotal:          3.691004167759039
rEtheta:        2.733894849255179  （Im-0.457871552694181      Re2.695277582008774）
rEphi:          2.479784484438315  （Im2.407992795304160        Re0.592380672652486）
Gaintotal:    0.24399400000000
Gaintheta:  0.133860831083790
Gainphi:    0.110134000000000
上面的数据均没有取dB，
如果公式，其中空气中Z0=120*pi;Pr=1W
G=e*D=e*(0.5*E^2/120*pi)*4*pi*r^2/Pr=e*(rEtotal)^2/60= 0.2271*e
而HFSS中的增益为 0.24399400000000，比计算的还要大一点点，
而效率e应该不能大于1
不知道问题出在哪里了?

远场区的电场具有theta分量和phi分量，根据极化的不同而不同，但是其r分量是|r|的高阶项可以忽略，因此rE表示r*E实际上就是表示|E|。

應該很少人會用到吧

我感觉这个是不是在看交叉极化的时候使用啊，其它的时候我们都是利用的Total

remote electric field

在远区的电场分母上都有r，这里的rE应该是r*E后的E的表达

E^2*R^2/（2*Z0）为辐射强度，z0为空气中波阻抗?——120*pi；
4*pi*辐射强度/天线接收到的功率=增益
方向图是远场的参数，r是无穷大，E是无穷小，单独都没有意义。
而在远场，E与r成反比，所以其乘积是常数，是可以反映方向特性的。所以采用r*E作为场方向图。
而增益Gain是功率方向图考虑效率以后的方向图。两者之间存在着平方的关系。
G=e*D=e*(0.5*E^2/120*pi)*4*pi*r^2/Pr
其中e是天线效率，D是天线方向性系数，Pr是辐射功率。
得出的增益是一个量纲为1的量
引用各位楼上大人的，集中了下，发现小有收获，这里谢过

rE指的是电场的辐射曲线，Gain是指增益，它和天线的辐射功率有关
