在create report中如何显示电场E幅度的函数

05-08
在create report中如何显示电场E幅度的函数,比如选择矩形图,X坐标是腔体长度,Y坐标是某个平面上或体积中的E的最大值或者平均值,然后绘制函数图,
在输出变量里捣鼓了一大顿,结果Trace界面下的X栏下的输出变量里还是什么都没有,请高手帮帮忙,谢谢了

sweeps 有两个选项卡,第二个选项卡就是和变量有关的

小编你是指哪个sweep啊,analyze下的只能扫描频率吧,参数化下的sweep也只能设置物体尺寸的参数,不能设置电场强度E啊,你给截个图看看吧,谢了

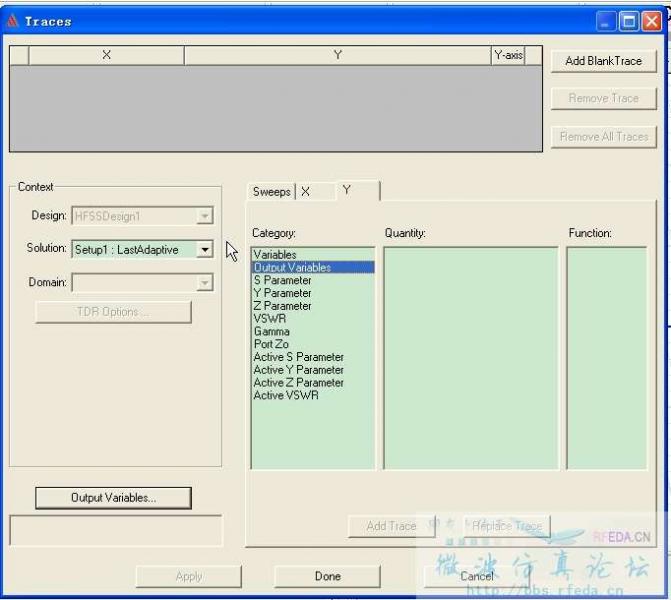

可以在out variables中找到电场这些计算量,然后定义输出变量,但是在trace下的输出变量里却找不到,不知道为什么啊。

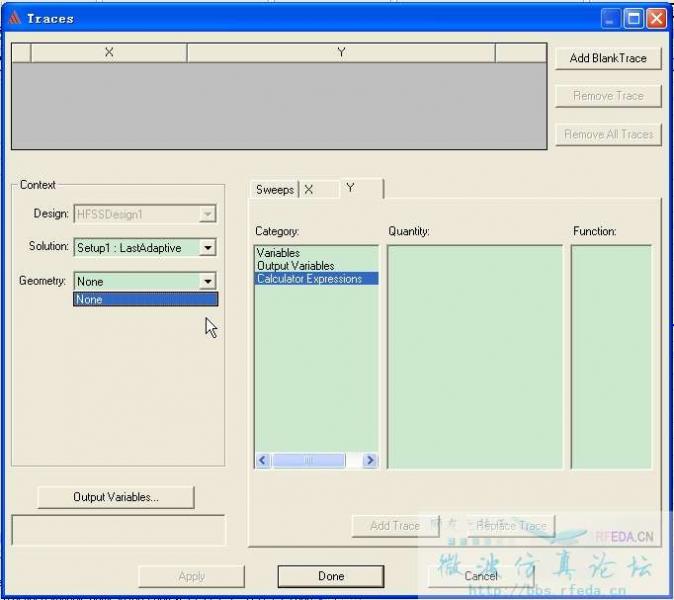

刚发现在“报告类型”里改成field就可以在traces下的category中看到计算器表达式,但是quantity还是什么都没有,而且几何图形也是none,但我在建模区已经选了一个平面了,不知道怎么回事。请高手解答下,再就是做图和场计算器能否结合起来用呢?




自己顶!

继续自己顶!

楼上,怎么用output variable啊。最好继续截图说明一下:)

帮顶

晕。

继续顶起来

不理解你问的是啥

我的问题是能否显示谐振腔长度与电场之间的函数关系。

自己继续顶!
举个例子,就是创建一个波导长度 vs 波导内场强的函数图...

kandao le ,hao

小编你是不是顶累了,我帮你顶下
  其实我也想知道,希望有高人看到这个贴了

x轴选变量,y轴选output variable啊

output里没有那些场计算器里的量啊,你看前面几页的截图

不是这样吗。

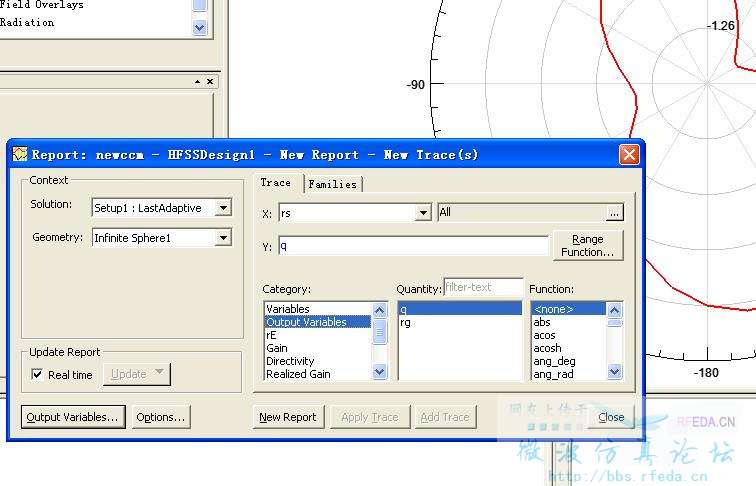

输出变量是可以显示的,我的意思是说一些场计算器里的量为什么无法显示,比如显示电场强度,或者SAR等

好吧 看错了
field calculator的field type就是field,所以输出结果的时候应该选 create fields reports  就可以改geometry了  trace 下也就可以看到了
不知道这次有没有理解对你的意思。

小编留言:

你用的是11的版本吗?

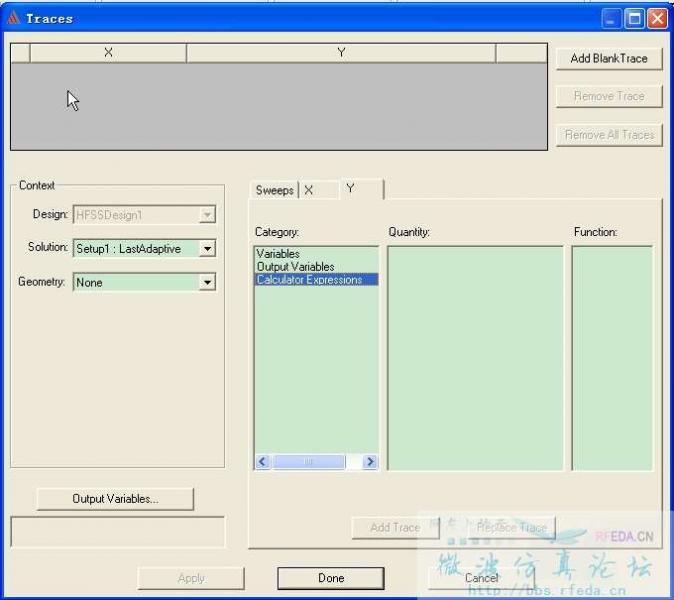

我create field reports时候report type 就选择的是fields,但是trace窗口下的geometry下还是什么选项都没有,只有none。而且output variables中先前自己用场量定义的表达式也没有。

我看看在发言,我倒是没看出问题来。

你用的是10的版本吗?
我create field reports时候report type 就选择的是fields,但是trace窗口下的geometry下还是什么选项都没有,只有none。而且output variables中先前自己用场量定义的表达式也没有。

电场应该在一条选定的线上看吧MS

什么意思?
我之前也选定了物体,可是在Trace下还是什么几何图形都没有.郁闷了

在full book里面有例子,如果是一个空间物体的话, 就需要选定一条线来观察电场。 那个例子是天线的,名字叫SAR, 你可以看看。

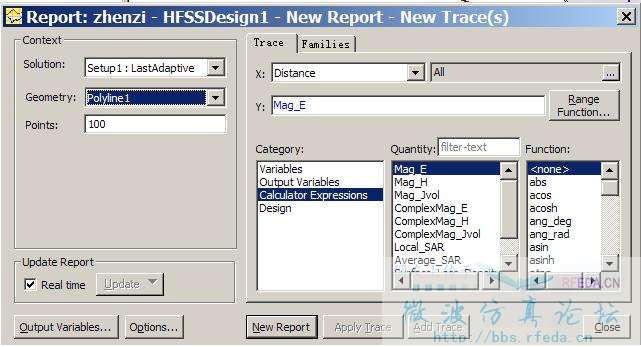

先在你关心的位置画一条线,然后在上面create reports。选择你建的线,和要看的项。



  • 先画一条 你关心的线,然后再做

    画线是在analyze之前还是之后?应该在前吧,如果analyze之后再画线的话又要重新analyze一遍才能显示场图了...
    那如果是面积的话,比如面积损耗,只能用场计算器算出了是吧,没法create reports了?

    是之后画的,画的时候会弹出附件图里的对话框。确定就好了,添加non model object不影响仿真结果。
