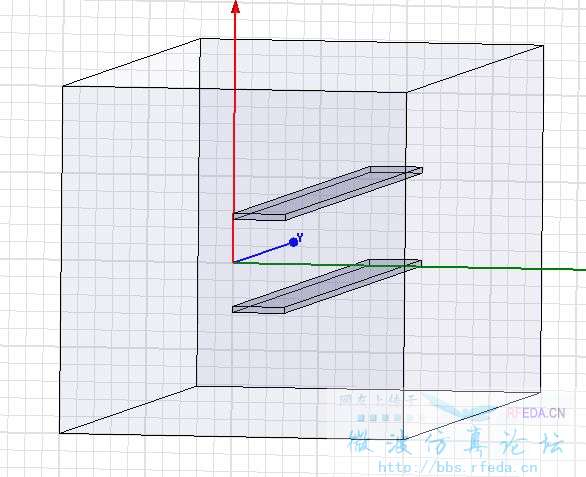

请问上下分布的带状线那样加激励！

小编打算分析偶模激励吧，我认为在你的图形所示的情况下，这时的带状线已经不是真正的带状线，也就是说，每根带状线此时的有效的地回路只有一个了！因此，我觉得，你设置端口的时候，可以在端面上用waveport设置上下两个端口，OK，你试试看，把结果发上来，

电场方向垂直于两根带状线。

是不是加在端面上呀。

小编，说清楚呀，你是要仿真什么呢?仿真耦合带状线?还是把两根带状转作为一体来激励?

回复3楼，我想仿真的是耦合带状线，只是不会加激励，帮忙指点一下，谢谢

我用上下耦合的带状线做过定向耦合器，在一个面上我没找到加激励的方法。
我解决办法是其中一个拐弯。分别馈电。

fullbook中例子Ring Hybrid是带状线结构，端口激励可参考里面。

说一下我的做法。在driven terminal下加端口wave port。然后在激励中设置differential pair。 奇偶模就都有了。你的接地面是如何设置的，是perfect E的边界条件吗?这个对结果有很大的影响。wave port的尺寸我是参照Full book里的对耦合线的定义尺寸估计的。然后与ADS里的schematic仿真对比。下面是我的仿真Zodd=25欧姆。

为什么图是黑的，单击一下图会好一点，又变白了，为什么?哪位解释一下?
