S参数 vs 频率 关系图的意义

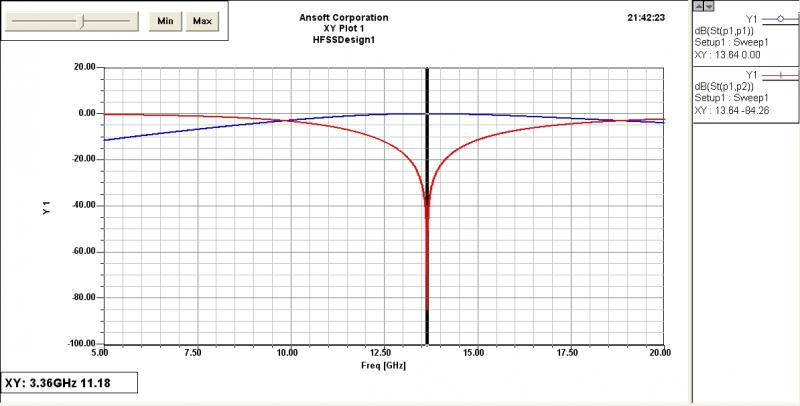

如此图所示，在频率＝13.64GHz时 St[p1,p1]=0，而St[p1,p2=-84.26，这两个数值能说明什么，可否用数值表征谐振腔的Q值的大小和能量传输的好坏呢?请高手解答一下，谢谢了

Q值无穷大的谐振点

楼上说的是哪个点是Q值无穷大的点，蓝色的还是红色的?
频率＝13.64GHz时 St[p1,p1]=0，就是表示S11=0,即没有反射，全部都是入射传输是吧
而St[p1,p2]=-81.26就是说反射最大吗?怎么能是负数呢?
这些参数和Q值有什么联系?
Q值高能说明微波能量传输到腔中介质内的偏少是吧

不对吧，小编?
根据散射矩阵的定义，f=13.64时，S11=0，是全反射的意思，这符合谐振器特性，在所有模式下谐振器内存在的都是全驻波，在全频段反射系数基本为0；S12=-81.26，根据互易定理应该S21也是-81.26，理论上说就是没有能量从两端口出去即能量在腔内变化，在谐振器中我们可以这样理解能量损失很少，基本在电场能和磁场能之间变化。所以Q值可以理解为无穷大。
这样，我们就可以理解为f=13.64GHz就是谐振腔的谐振频率

S11是端口1的反射系数吧，它等于0应该表示在该端口上没有反射波，应该理解为此端口是入射端口，而且连接的是匹配负载吧
S12＝-86.26，根据互易特性，S21也是-81.26，此值较小，就表示在端口2上基本没有传输出来的信号，大部分都是被反射，可以理解为信号在腔体内谐振，能量几乎都在谐振腔内，此时Q很大，即f＝-13.64就是此谐振腔的谐振频率了
我这样的理解正确吗?
如果利用此谐振腔给材料加热，能否说明在Q值最大点的频率是保证给材料加热的能量最大的最佳频率呢?

收获很大！

看了下小编给的图，原来你的S参数是直接的数值，那就按小编的理解比较好

那Q值和谐振腔内能量的耗散关系呢?
Q值和每周期的耗散能量成反比，和总能量成正比吧

学习了。

2,3楼的意见截然相反啊我觉得3楼说的对吧！

收获很大！
