S是S14还是S41?

05-08

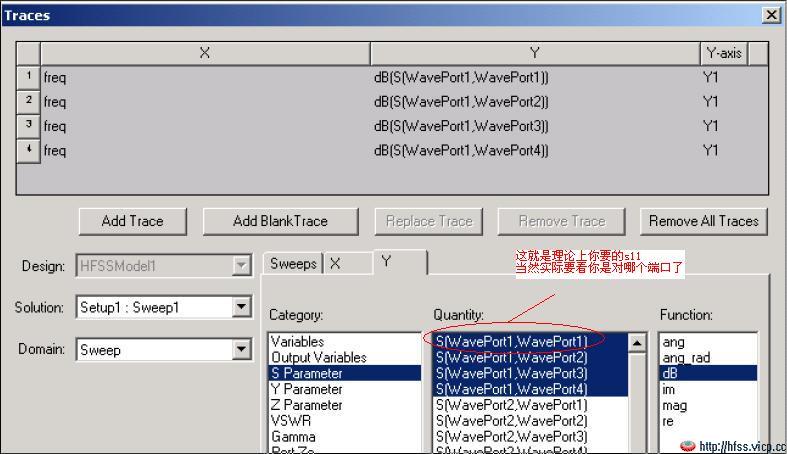

在matrix data的表中,p4:1代表S41,但在create report中的S[WavePort1,WavePort4]是代表S14还是S41,请高手指点下,谢谢


S14。

14,前面是进入的端口
后面是出来的端口

恩,楼上正确,可参考任一本微波教材。

那么p4:1代表S41,在这个表达式中4代表出来的端口,1代表进去的端口了,对吧
看来表达方式还不一样。

应该是S14

实在无法确定的话就自己仿一个比较简单的,就知道答案了

S[WavePort1,WavePort4]
是S14,1是响应端口,4是激励端口。是对应的

Sij代表的意思是能量从j口注入,在i口测得的能量,

Sij其实就是能量从j端口激励传输到i端口的发射系数,对吧

太高深了。不是学这专业的做这东西真是难为我了。搞不懂。

还想请教一下大家。在激励设置时是选wave  port
还是lump port

这个要根据情况了,看看fullbook吧
