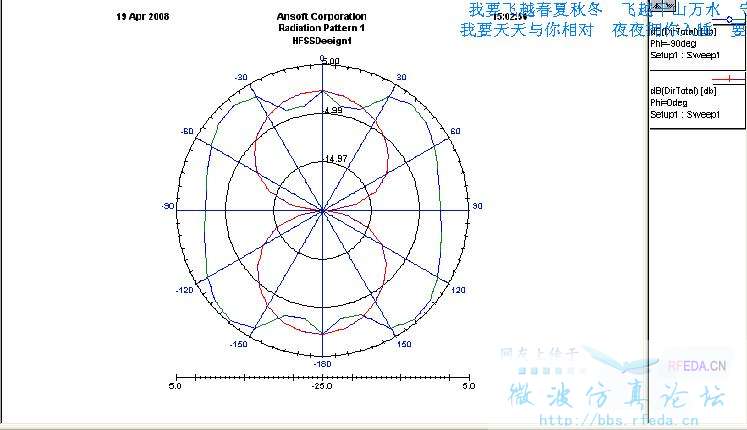

这个图该怎么看哈？

天线辐射图，分布是E面的和H面的

里面两条线，分别是phi=0和phi=90°的时候的平面上随theta变化时电场强度的变化情况

方向圖,
0,90度的截面方向圖.

楼上几位都是正解......

怎么看出来的是0和90°，还有theta，具体点说说吧，谢谢

顶五楼的问题！说说吧！

右上角的表不是说明了一个是phi=0，一个是phi=90吗?这就代表这两个曲线是在phi等于这两个值的时候改变theta画出来的啊。

那怎么看出来那个曲线是E面哪个曲线是H面的那?谢谢

e面和h面由你的天线摆放决定的，自己判断，看图是看不出的，电场矢量处于的平面称为e面，磁场矢量处于的平面叫h面
