HFSS中复制和删除不了过孔
05-08

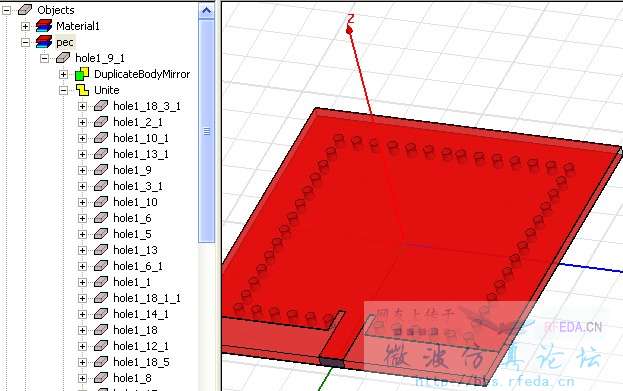

如给出的图片中,选中某一个hole,在右边模型中该过孔并不显示,按delete也无法删除,
也无法执行右键的操作 Edit / Duplicate /Along line
请教一下怎么操作才可以把某个删除或沿轴复制
你描述得不是很清楚,我想可能是因为创建模型是使用的指令的关系,看来你在仿基片集成波导,我两年前也仿过,建议过孔简化一下,采用四边柱体,不然仿真的未知量和时间可是比较难以忍受,不要谈优化设计了,当然现在HFSS有了不小的改进,速度上比以前有所提高,但在仿真的精度和速度的取舍上还需要仿真者自己做灵活的取舍。东南大学的洪伟教授和美国的吴柯教授是最早研究这个,他们有很多文章可以参考,他们的分析方法对过孔也作了近似的处理,而总结了一系列有指导意义的经验公式。虽然这些工作看上去比较普通,但从中我们可以学到科学的研究方法和研究态度。呵呵,说多了。
HFSS有記憶畫圖順序,
看你的圖有unite,可能要先殺掉unite才可以刪掉其中的Via.
如果via是在unite內的話.
我也感觉你没有必要unit一下
应该是可以任意删除某个东西的,也可能是软件出错,关掉从来或许可行
先把unit去了
同意,先选定unit,然后点击工具栏里的那个大红叉叉,然后就随你删啦。
unit后模型一体化了,当然无法选中某一个了。
