本征模求解中,mode具体怎么解释?
05-08

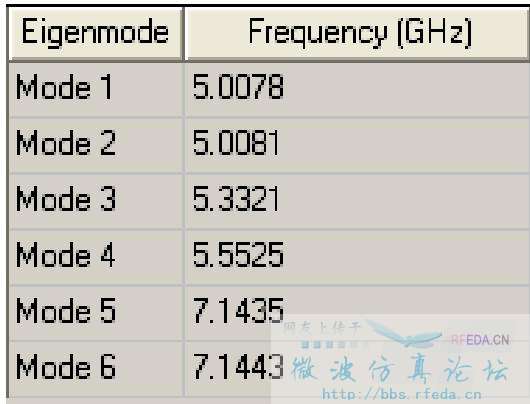

mode1,mode2对应的具体是什么模式? 比如TE011,TE013等等?
mode对应的是谐振腔的谐振模式,如:TE101,你可以通过显示谐振腔mode n的电场和磁场矢量来观察mode n对应的是哪个模式,事实上对于矩形谐振腔,你可以先通过已有的解析公式计算出可能存在的模式和谐振频率,再对照HFSS的仿真结果,这样收获最大
我做的是圆柱的。上下两块金属板短路,不知道我的画法对不对?因为实际中不是封闭的腔体
有实验条件的话自己做一下就知道对与否了,或者上网搜一下文献,这种方法常用来测介电常数,第一个模是HE111,第二个是TE011
楼上真是达人,我的确是在做介电常数的测量。我有实验数据。对不上。
怎么根据电场和磁场的矢量来观察是哪种模啊?
你是测量常温下的介电常数还是高温下的?
我测量的是常温下的
你测的数据是TE011的吗?如果是的话,介电常数的结果应该比较准确,你重新仿一下,结果应该不会差很多
是要测TE011,结果还算满意了
请问楼上的怎么建模测量啊,我也要测量介电常数,谢谢
要测介电常数,TE011的介电常数有解析解,可以根据测得的频率准确计算出来
