高介电常数材料的测量 装置

05-08

我现在需要用hfss来做一个电介质谐振器,已知相对介电常数εr' 和损耗角正切值tanδ,计算谐振频率f0和Q值。有高手可以指点一下吗?我按照fullbook上的的例6-6做出来的与它给出的结果不一样啊,下面是fullbook上的结果,请问横坐标的pass number 是什么意思。以及design variation里的变量是怎么设置的。mode1-mode6 是什么意思?

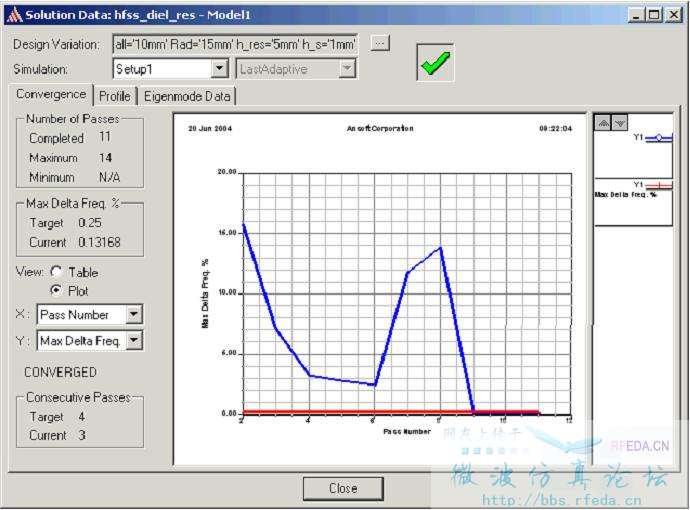

(1)第一个图是看收敛情况的,pass number应该是计算的步数;
(2)至于Design variation里的变量是你在建模时对模型参数化所需的变量,可以在建模的时候直接输入,也可以在Design properties里直接编辑;

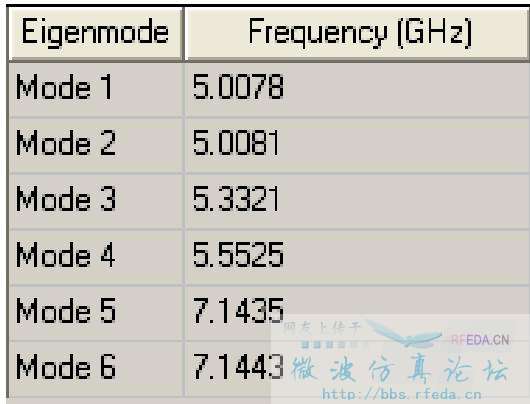

(3)mode1-6是你谐振器的本征模,你仿真了6个模式,这个模型我没有仿真过,从表里看mode1和2,mode3和4,mode5和6分别是简并模...
不知道我说的对不对,大家拍砖吧

楼上说的有道理~~
从频率来看是TE和TM的简并mode

LZ用的求解模式是本征模吧,就是设一个起始频率,再设求解模式的个数,HFSS就从你设的起始频率开始计算下面的n个模式谐振频率。可以跟驱动模式仿真的S参数对比,谐振频率应该差不多
