关于gps天线的仿真,遇到问题,急需大侠帮忙!先拜谢啦
05-08

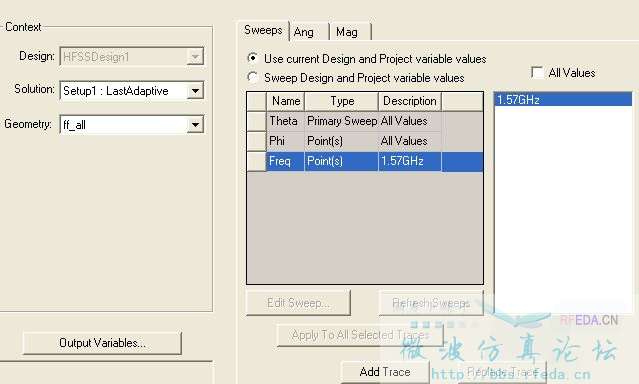

本人初学HFSS10,最近在做一个关于gps圆环微带天线的天线,谐振频率在1.575GHZ,在仿真中,谐振频率正确,然而驻波比和带宽则不符合要求,还有关于在看e h方向图是phi和theta应该是怎么设置呢?在线等。急

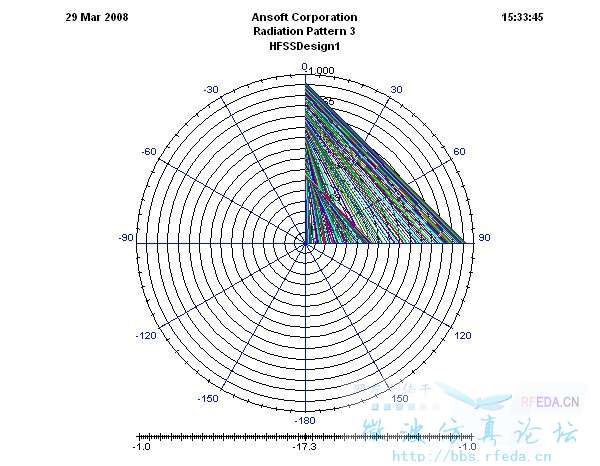

出现下面的方向图,问题出现在什么地方,应该怎么该呢?
新手刚来,还没有太多东西,否则统统奉上
1.575GHz单频工作的GPS天线带宽只要2MHz就行了啊,应该还是很容易满足的
如果驻波不行调下馈电点的匹配
你画方向图的时候设置有问题
phi和theta肯定不能都选All Values吧
一般如果你天线最大辐射方向在z轴上,theta选All Values
phi取0度还是90度决定E面还是H面,具体看你天线怎么放置的
不要都all value,看看那个是要变化的,哪个是固定的度数。
我也在做GPS天线.啊能加我QQ:29292493
不能都选all value,要选一个参数是固定,另一个是all value
和我开始遇到的问题一样,一般thete全选, phi选取一个值就可以
