HFSS里依据函数所成的任意形状曲面的画法

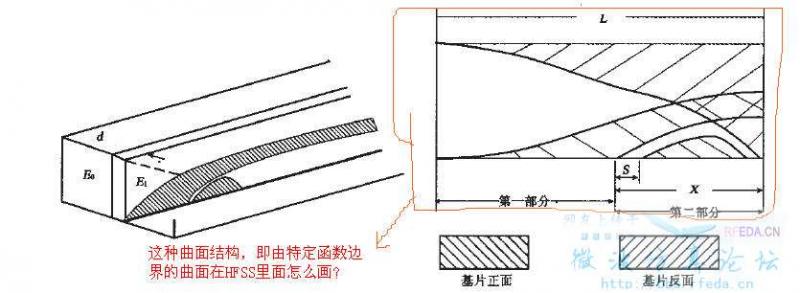

我是个HFSS的新人，最近要做一个波导到微带过渡结构的仿真，要建立如下的一个模型

过渡部分的曲线是由阻抗函数决定的
问题是：
1.如果方便的话，能详细讲一下类似的这种结构（即由一特定函数决定，如sinx之类）决定的曲面要怎么化吗?
2.我知道在HFSS里可以画基于函数关系式的曲线，
即如下图的快捷键


问题是怎么由这种曲线形成 以这种曲线为边界的面
3.这个问题也可以简化为：

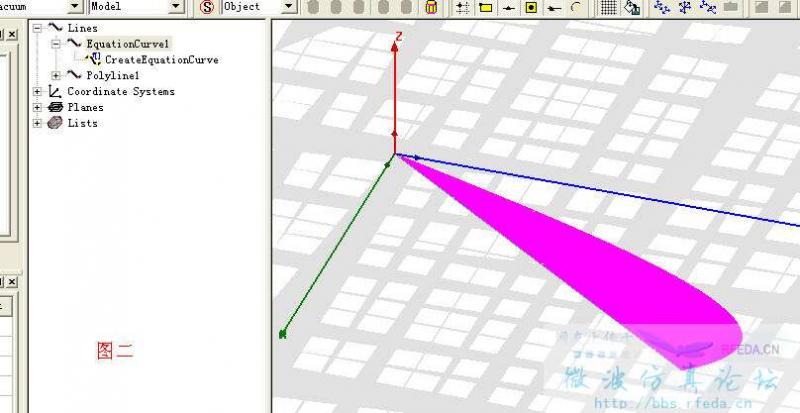

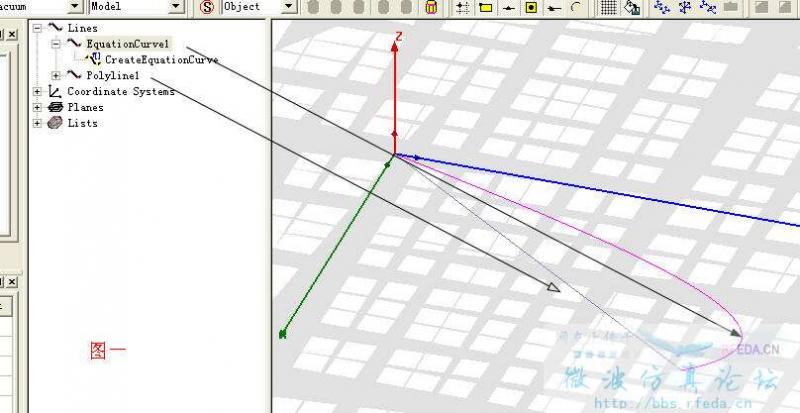

我分别画一条曲线和一条直线（如图一），然后怎么由这两段线形成一个以这两段线为边界的面（如图二）



新手问题，还请各位帮忙解决一下，谢谢大家了：）
问题已解决 ，谢谢四楼 的aladdin 的帮助，有兴趣的朋友可以参考一下
希望大家共同学习，共同进步：）

小编过谦了,已经是高山啦.本人还未如此用过

哇塞，居然可以用函数画啊，真的要学习一下了，呼唤高手啊！

那个三维函数面，搞了半天还是好多模型不会啊！

确定两条线确实闭合后将他们Unite
然后edit---->surface---->cover lines

小编留言：

您热心助人+2

小编不是已经画出那个面了吗?没明白意思

我也想知道哦。那位帮帮忙

呵呵，那个面是我用PHOTOSHOP画的，为的是表述明白，呵呵

谢谢大家对这个问题的关注，呵呵，aladdin 的方法完全可行，非常感谢他，呵呵
谢谢了啊

HFSS里面有通过函数画图模型的！

Do you check the mesh on that surface? Some time, you will find it is not uniform. Using curve to import HFSS is not best way, at least you will spend more time to calculate.

So ,what the best way you suggest me to do ?
This is the only way I found ,hehe,in my ability

Just draw a series of short lines to replace that curve. The length of lines matches the size of mesh. You can do it in SolidWorks or other drafting software and then import it into HFSS. It is my way to do this in HFSS.

My friend ,first ,I will thank you for my question:)
second,Can you tell me what the mesh mean ? And how to make the short lines to match the size of mesh ,you mean makeing the tracks same?

My friend ,first ,I will thank you for my question:)
second,Can you tell me what the mesh mean ? And how to make the short lines to match the size of mesh ,you mean makeing the tracks same?
I tried doing it in SolidWorks ,but I can't find the way to draw function plot  in it .Can you tell me how to draw the curve following the function?

就是用一系列短线来逼近曲线。短线的长度与网格的尺寸大致相等。这样画出的网格会比较大小均匀。用SolidWorks画会方便些，画好模型后可直接输入到HFSS中。

这里的网格是指HFSS里的吗?如果在solidworks里怎么确定网格长度，这个值是确定的?

网格的长度大约是波长的10分之一或再小些。是指HFSS中的网格。SOLIDWORKS只是用来产生模型。你也可以直接在HFSS中画。

今天遇到这个问题，学习受教啦！
