低噪放原理图和版图仿真,匹配出现问题。
05-08

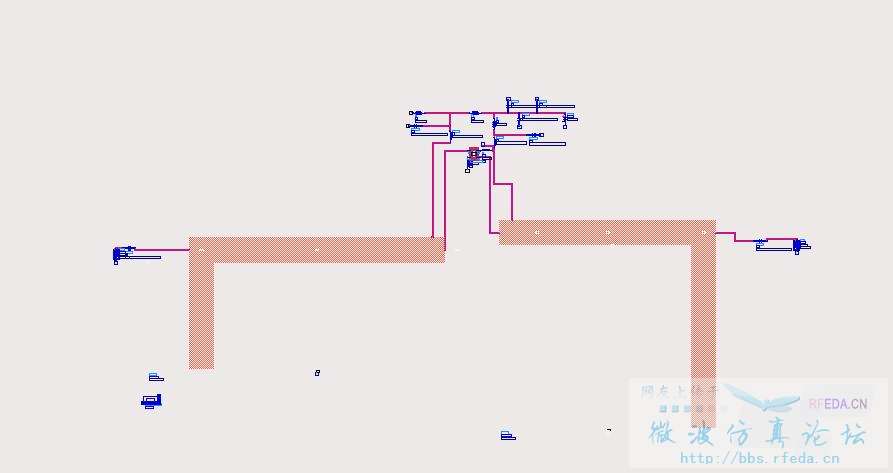

有人知道这么优化匹配的方法对吗,我在原理图仿真时s
参数,噪声系数都挺好,换成这种结构S参数,噪声系数变的很差,我看了下直流偏置是对的,不知道为什么会这样,PS:两个匹配节都接地了,频率也设为从开始0了,
参数,噪声系数都挺好,换成这种结构S参数,噪声系数变的很差,我看了下直流偏置是对的,不知道为什么会这样,PS:两个匹配节都接地了,频率也设为从开始0了,
自己顶个。
我只知道 板图仿真和原理图仿真 的仿真环境不用。所以板图仿真 你还要 再次调整参数。
一般情况下本来就不一样,要经过不断调整参数才能尽可能一致,有时候还要重新到原理图中进行优化,然后才到版图中进行优化
我就是觉得可以直接这么优化匹配节,然后再画最后的版图,我觉得正常情况下出了匹配节的其他版图部分对LNA的参数影响不是太大。
