设计匹配网络的时候,出现负长度的匹配网络。

05-08

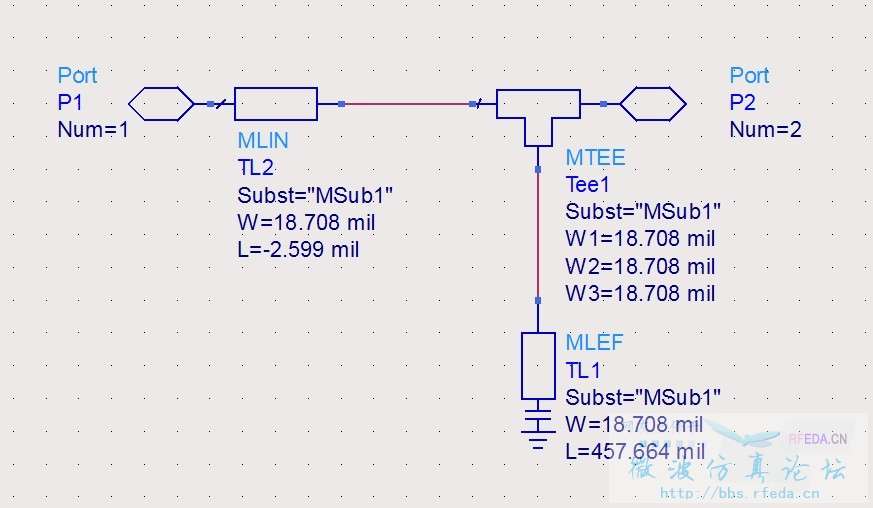

设计匹配网络的时候,出现负长度的匹配网络。
这是肿么回事?


换个方向转圆图。

明白你的意思,
但是怎么换方向呀?

你告诉我两边端口阻抗,我转个看看。

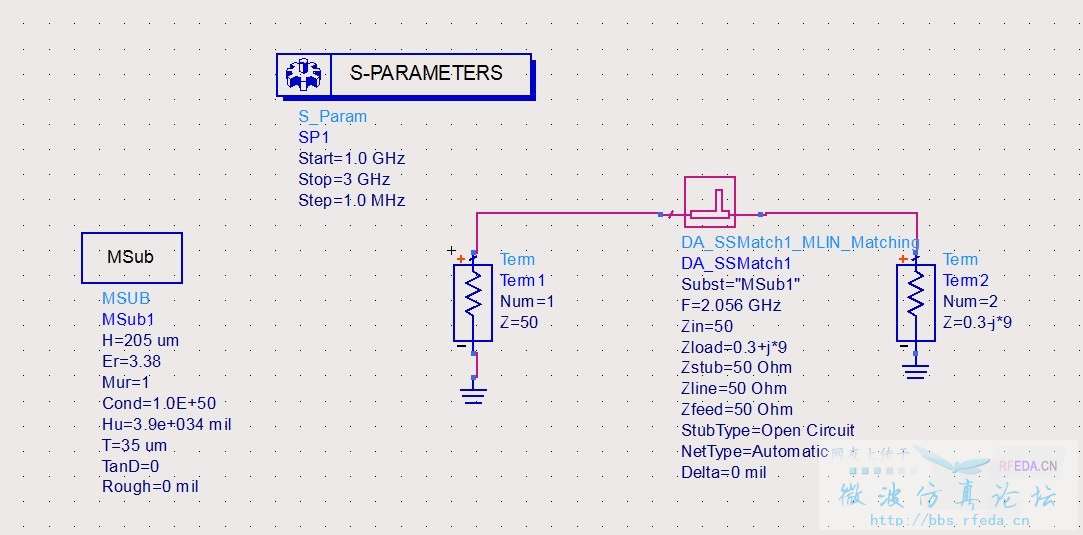

源阻抗:23.3+j*28.7
负载阻抗:50
非常感谢

这个图这样,数字是电长度。


问您一个匹配的问题,我这种设计方式对不对?


中间的用史密斯原图替换做匹配,在原图上自己做匹配
