momentum仿真,直流仿真结果与原理图直流仿真结果很不一样。
05-08

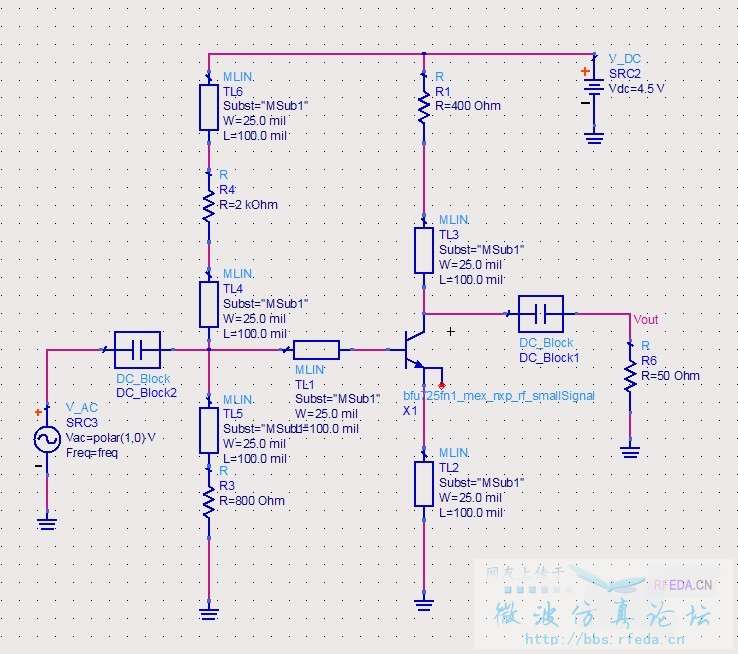

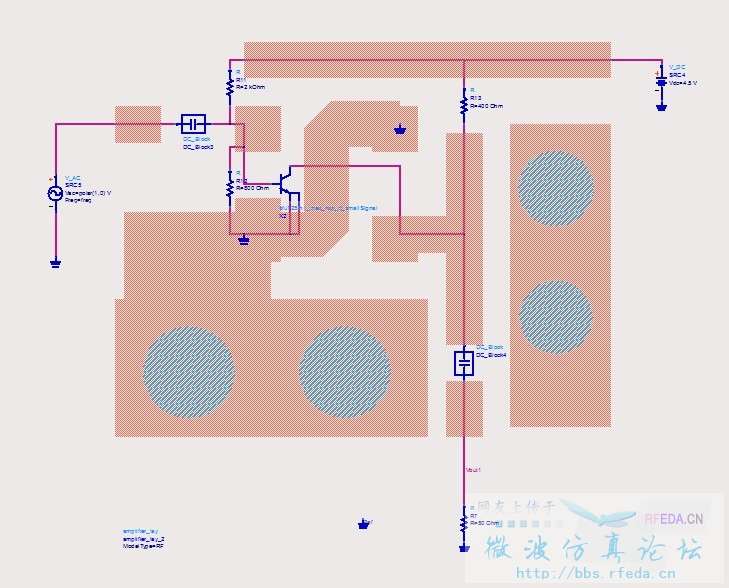

这是一个最基本的三极管放大电路,原理图仿真,和联合仿真的结果不同。直流仿真的结果很不一样。求指教
只搞过s参数仿真 版图
同求,有人知道吗
以momentum仿真结果为准
版图仿真考虑到了射频的耦合以及不连续性,以及电容的分布参数,原理图是理想仿真,没有考虑到很多东西,实际应该版图和原理图联合仿真优化
momentum仿真有源电路时,仿真频率应该要包含0Hz,否则直流偏置仿不准。
我也是失败了不少次,才发现这个蛋疼的设定的。
