画封装，版图遇到的问题
05-08

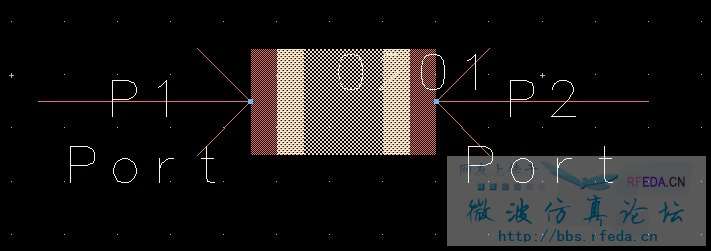

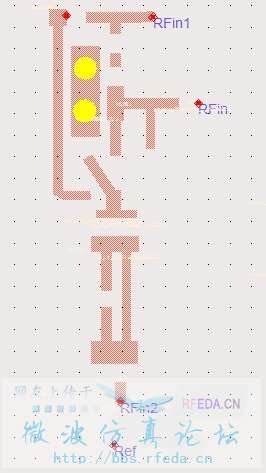

自己画的封装，觉得怪怪的，用这个封装生成的版图，如图2，怎么没有可连接的端口呢?求高手指点。
每一个连接处都需要一个port，你在schematic里才会有端口
这个port有特殊要求吗?

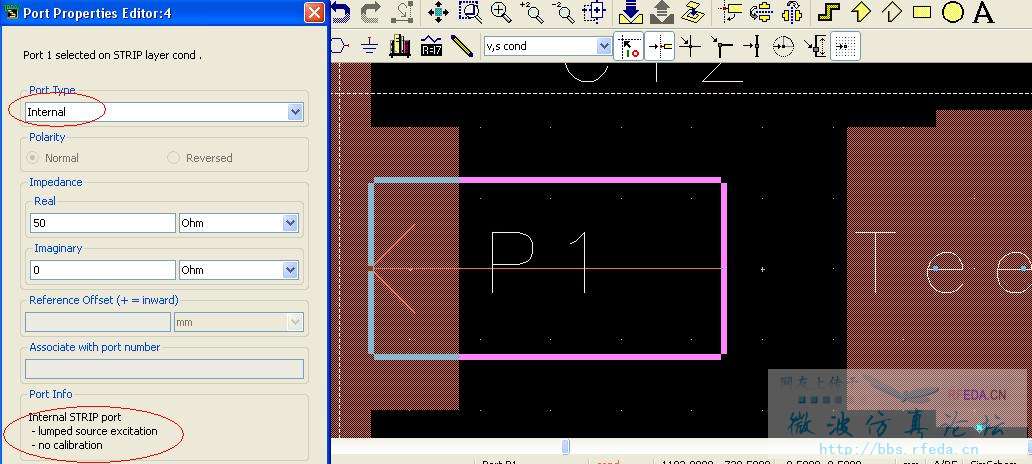

我用的是这种，不晓得还有没有其它的更好的用法
好用了，非常感谢！
好像还有一种方法能解决，我在用软件给的封装时就不用加这么多的port，想知道那种封装怎么画的?
