使用BUDGET进行预算仿真的问题
05-08

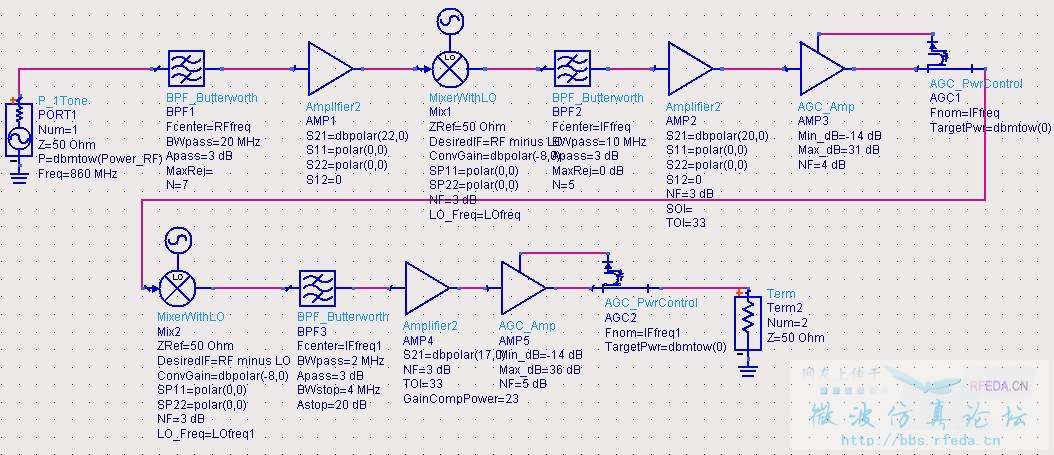

小弟刚接触ADS软件,在使用BUDGET进行系统预算仿真时老是出现问题,原理图如下:

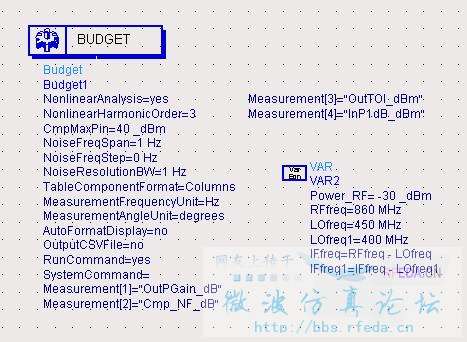

BUEGET设置如下:
在进行OutPGain、NF、OutToI预算仿真时都不会报错,在进行InP1dB仿真时报错,
Error detected by hpeesofsim during Budget Analysis 'Budget1'.
Term2: system nonlinearity did not converge after 151 iterations.
在原理图中,PORT1单频率功率源设置中,P=dbmtow(Power_RF)若设置为P=polar(dbmtow(-10),0)可以进行InP1dB仿真,-10dBm值变小也会出现同样的错误
求大侠指点迷津啊,郁闷之极。
BUEGET设置如下:
在进行OutPGain、NF、OutToI预算仿真时都不会报错,在进行InP1dB仿真时报错,
Error detected by hpeesofsim during Budget Analysis 'Budget1'.
Term2: system nonlinearity did not converge after 151 iterations.
在原理图中,PORT1单频率功率源设置中,P=dbmtow(Power_RF)若设置为P=polar(dbmtow(-10),0)可以进行InP1dB仿真,-10dBm值变小也会出现同样的错误
求大侠指点迷津啊,郁闷之极。
