求教此原理图怎么画
05-08

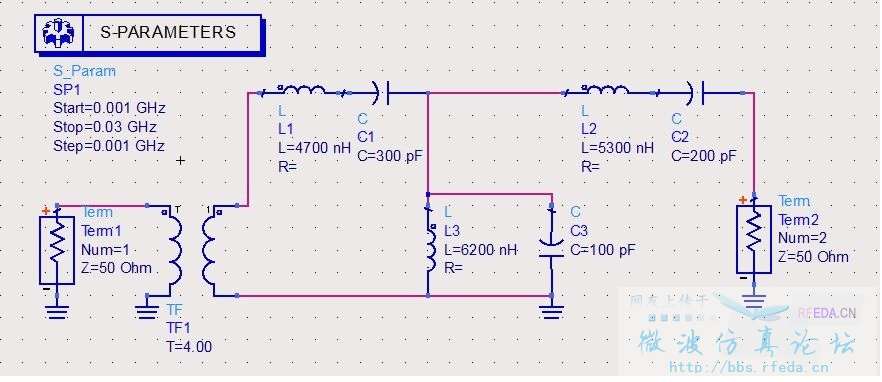

一天线的匹配网络，想要提取他的S参数，帮我瞧瞧这样画对么?
怎么没人看啊
目测米问题，不过可能我比较菜
原文中的是阻抗变换器（好像是传输线变压器），我是看到passive rf circuits 中xfertl1 的这个是传输线变压器，上图中的变压器，不知2个是否等效，都搞糊涂了。还有那个传输线变压器应该怎么设啊
