ads中宽带接收系统的仿真
05-08
接收频率: 200MHz~3200MHz
镜频:10600MHz~13600MHz 镜频 5340MHz
噪声系数:≤3dB;
接收动态范围:-100dBm~-40dBm
接收链路增益:60dB
增益控制:衰减 60dB,衰减步进 1dB
中频频率:70MHz,中频输出电平:-40~0dBm
一本振信号:5400~8400MHz,步进 4MHz,电平 13dBm
二本振信号:频率:5270MHz,电平 13dBm
镜频抑制:≥60dBc
谐波抑制:≥40dBc
杂波抑制:≥60dBc
电源:± 5V

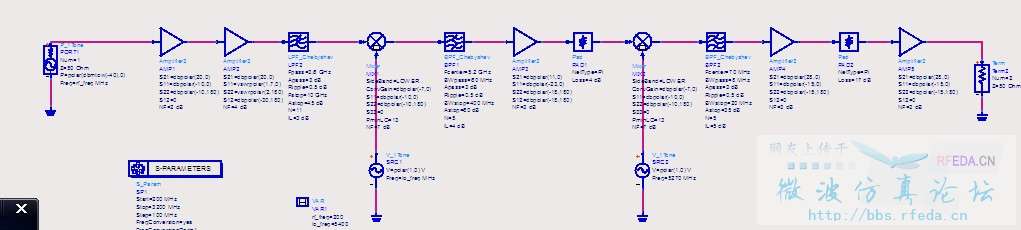

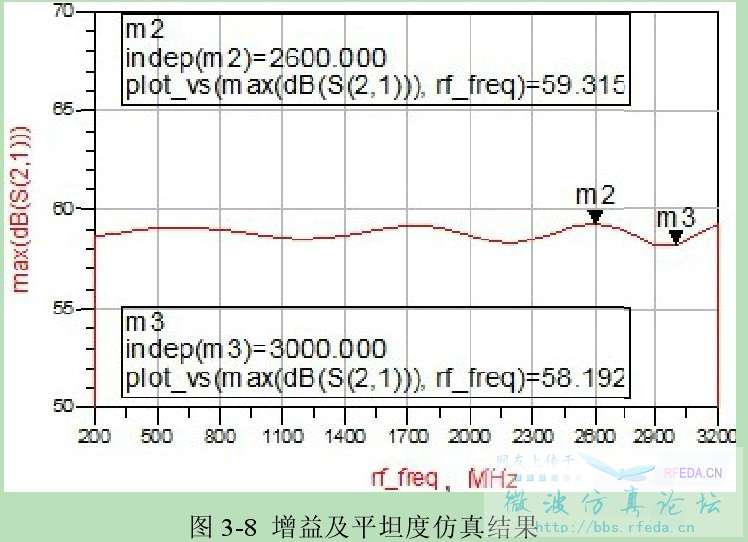

第一中频是5200MHz,怎么仿真设置它的系统增益可以出现下面那种图。
镜频:10600MHz~13600MHz 镜频 5340MHz
噪声系数:≤3dB;
接收动态范围:-100dBm~-40dBm
接收链路增益:60dB
增益控制:衰减 60dB,衰减步进 1dB
中频频率:70MHz,中频输出电平:-40~0dBm
一本振信号:5400~8400MHz,步进 4MHz,电平 13dBm
二本振信号:频率:5270MHz,电平 13dBm
镜频抑制:≥60dBc
谐波抑制:≥40dBc
杂波抑制:≥60dBc
电源:± 5V
第一中频是5200MHz,怎么仿真设置它的系统增益可以出现下面那种图。
