X波段功分器ADS仿真 大神来帮忙看看图形呗
05-08
毕设要做X波段,8到12GHz的一个功分合成网络 要求驻波比小于1.5 插入损耗小于1dB
开始后的时候建了一个最普通的一节威尔金森功分模型,怎么优化仿真都烂的不行

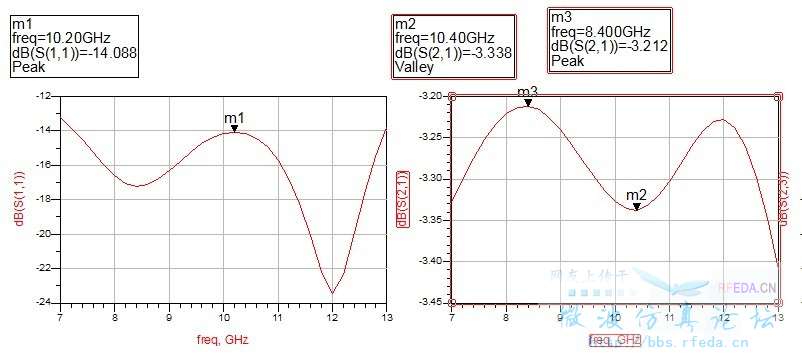

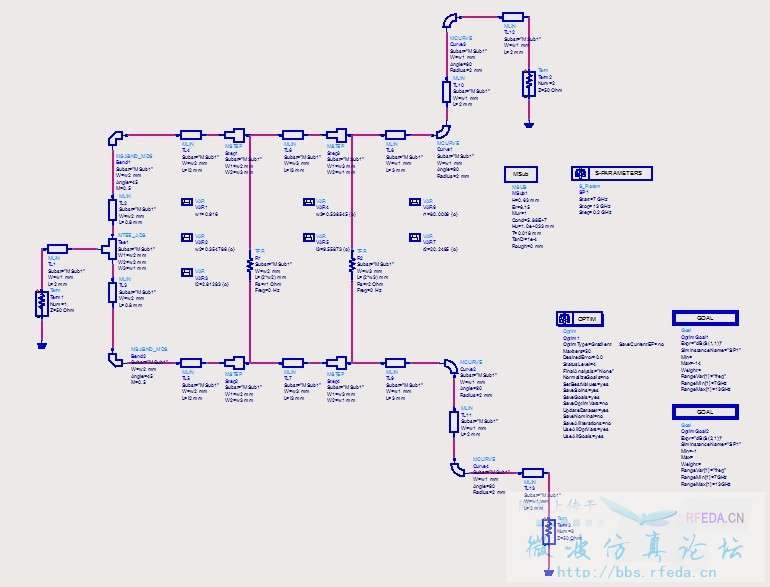

后来借鉴论文建了一个二节的功分模型 指标倒是达标 不过图形怎么看都是怪怪的
哪位大神过来帮忙看看呗
开始后的时候建了一个最普通的一节威尔金森功分模型,怎么优化仿真都烂的不行
后来借鉴论文建了一个二节的功分模型 指标倒是达标 不过图形怎么看都是怪怪的
哪位大神过来帮忙看看呗
再问一下 如果要发板子的话 这个是不是还要用HFSS再仿一下呢?师兄貌似说要用。HFSS不熟 真心不想弄啊
hfss或其他相似软件迟早要学的。
那你在Momton里仿真一下也可以
中间隔离电阻那个地方有问题。
图太小了,看不清楚啊可以用其他的功分试试吧
还是用HFSS仿一下吧,或者用ADS版图仿一下
最近做了一个X波段的4合1功率合成器,HFSS仿真出来很好,实际做出来一般
我只是过来围观的。
用版图仿真差不多了吧,一般的威尔金森功分器好像只有一个隔离电阻,你试试一个,效果应该不错的,我以前做过一个的
