ADS负载牵引法中效率圆显示问题

05-08
在用ADS2008仿真功率放大器时,按照例子,可是我的效率源无法显示,调整好功率圆,效率圆仍然无法显示,请问这是什么原因?要怎样解决?

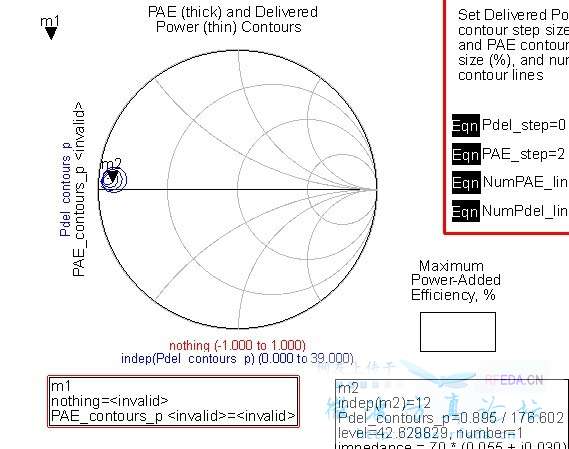

图中只有功率圆,没有效率圆,使用的是ADS2008 loadpull-PAE模板。

自己顶一个研究了半天,还是不懂哎。忘高人指点

自己回答一下吧,使用模板,多尝试几次,效率圆就出来了,原因还不知道,难道是安装的软件不太稳定么?

这还要拼人品?我倒是觉得可能我是哪里弄错了

加偏置电路后红色功率圆又消失。

多谢,试了好多次,还真是成功了

如何成功的啊

怎么成功的啊  我也出现了相同的问题 我用的是飞思卡尔MRF6S9045N这个管子,仿真稳定性的时候 直接就是大于1的 也不需要做稳定措施。 求牛人解释啊。

求一个关于功率放大器的qq群,好求教

我是新手 = =

多尝试几次是指多仿真几次?这样就行了?

说点题外话,头像好看

我现在也是出现这种情况,找了好久也不知道原因!

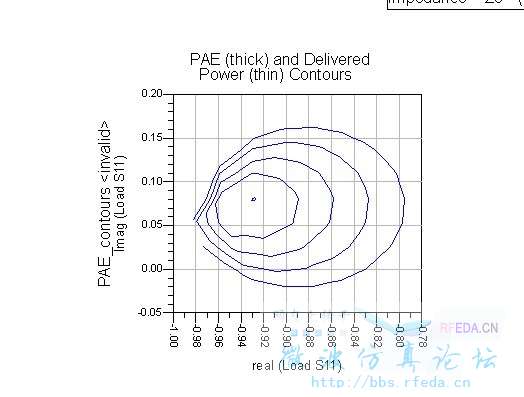

何止,有时效率园虽然出来了,但最中心却不是一个小圆,而是好几个小圆  谁是高手啊

是你仿真的原理图里面设置的load pull 的圆心和半径有问题吧。S11_center 和S11_rho这两个要设置好才能保证两个圆都出现。
