ADS Z参数计算问题
05-08
是这样的,我先是在HFSS里仿真天线,得到S参数后写进touchstone文件,进而导入ADS里面的S2P元件。但是在ADS里,加入Zin插件,从S参数得Z参数却和原先在HFSS里的Z参数截然不同。

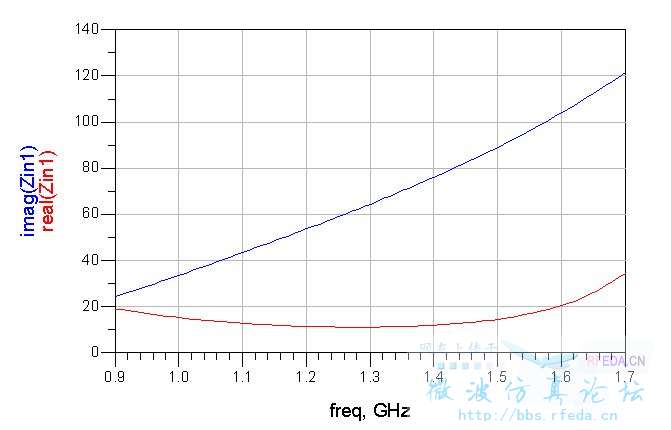

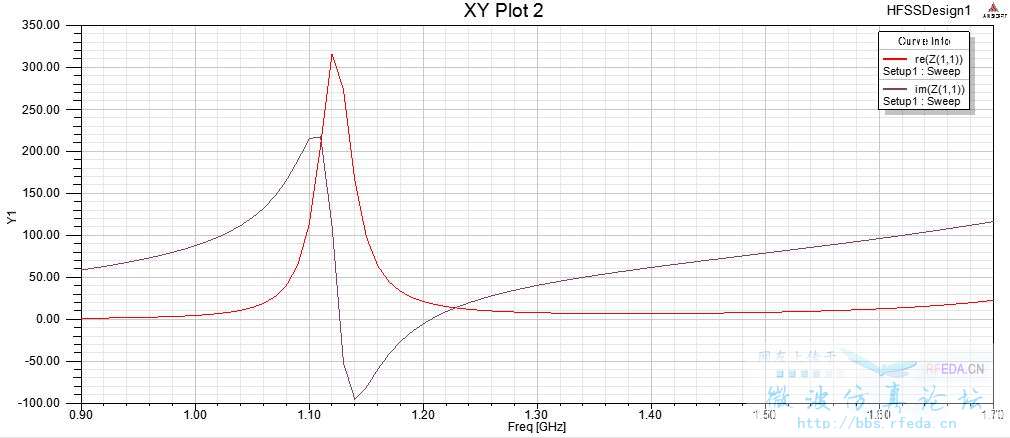

上图为ADS得到的Z参数,下图为HFSS的Z参数

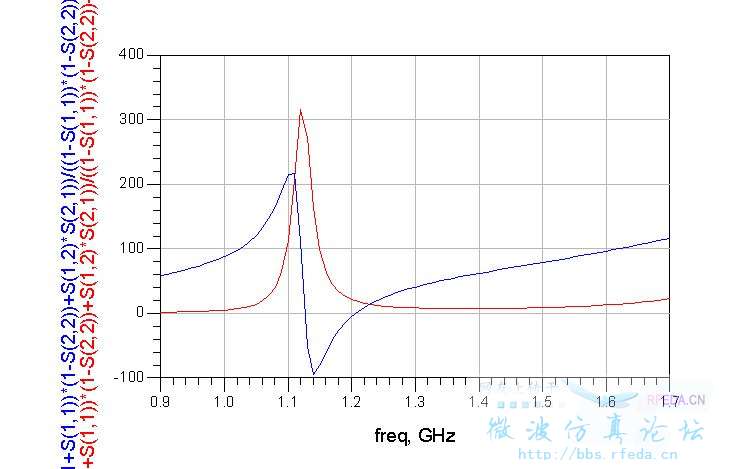

然后我在ADS的结果中直接用书上的S参数转换Z参数的公式 50*((1+S(1,1))*(1-S(2,2))+S(1,2)*S(2,1))/((1-S(1,1))*(1-S(2,2))-S(1,2)*S(2,1)) 得到的Z参数和HFSS里一致:
我在HFSS里和ADS里的端口阻抗都是50Ohm。ADS里的Zin的计算应该也就是很简单的公司,为什么会出问题,实在不理解。
上图为ADS得到的Z参数,下图为HFSS的Z参数
然后我在ADS的结果中直接用书上的S参数转换Z参数的公式 50*((1+S(1,1))*(1-S(2,2))+S(1,2)*S(2,1))/((1-S(1,1))*(1-S(2,2))-S(1,2)*S(2,1)) 得到的Z参数和HFSS里一致:
我在HFSS里和ADS里的端口阻抗都是50Ohm。ADS里的Zin的计算应该也就是很简单的公司,为什么会出问题,实在不理解。
用户被禁言,该主题自动屏蔽!
