CST MWS微带天线端口设置
05-08
想问下,在CST中仿真微带天线时,端口如何设置?
1, 应该不能直接将微带和接地板通过离散端口联起来吧?网上说这样仿出来的天线方向图会不对。
2,如果用波端口的话,查了一下, 端口面的大小是10W*5h,是不是需要在我们设置端口的地方单独画一个这么大的面,然后选择定义为波端口?这样仿真了一下,有warning提示。
3,如果不单独画一个面,直接选择波端口定义,再在里面的选项里定义尺寸,这样的话,由于边界条件是(Open add space),这个定义的端口面并不在我们需要定义的地方,怎么办呢?然后有个参考面选项,我们也不知道它究竟add space加了多少
实在是不清楚该怎么定义,恳请帮忙
1, 应该不能直接将微带和接地板通过离散端口联起来吧?网上说这样仿出来的天线方向图会不对。
2,如果用波端口的话,查了一下, 端口面的大小是10W*5h,是不是需要在我们设置端口的地方单独画一个这么大的面,然后选择定义为波端口?这样仿真了一下,有warning提示。
3,如果不单独画一个面,直接选择波端口定义,再在里面的选项里定义尺寸,这样的话,由于边界条件是(Open add space),这个定义的端口面并不在我们需要定义的地方,怎么办呢?然后有个参考面选项,我们也不知道它究竟add space加了多少
实在是不清楚该怎么定义,恳请帮忙
眼巴巴的等着阿
多看看文档,里面有详细地介绍。
恩,我看看中级的教程吧,初级没有找到很合适的例子,刚开始用CST,不太会用
找到了bfjia上传的那个文档,我看看
问题已经解决
CST的帮助文件中有几个例子
看了它的边界条件设置和端口设置
已经明白了设置方法
小编可否告知我设置的方法,偶被这个问题困扰很久了。呵呵,谢谢!
你可以直接在想设置端口面的地方pick face,然后再在端口定义中编辑它的尺寸,这样就可以了
但是我现在基本上都是用离散端口仿了,结果相差不大
我现在也越到这个问题了,搜到了这个帖子

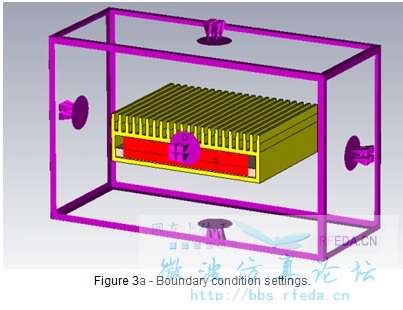

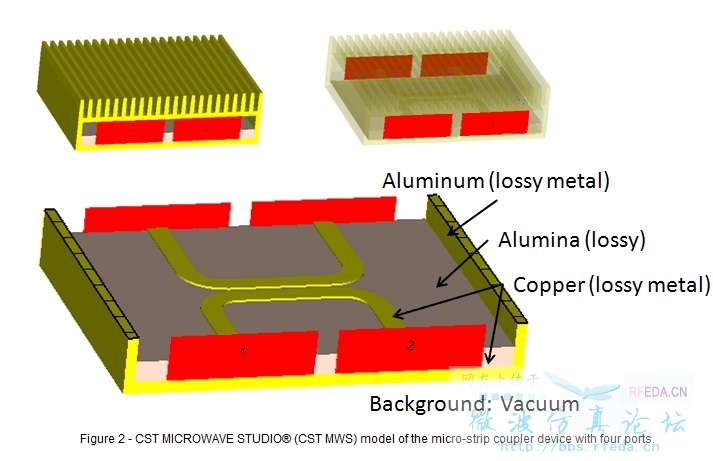

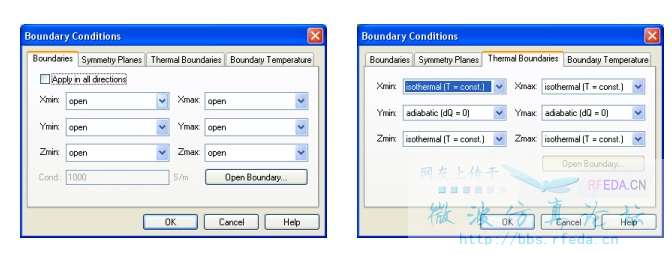

看了帮助,贴两个帮助里面的图出来给大家参考
