哪位大侠做过DGS滤波器啊？请教一个问题
05-08
我用CST仿真了一个双U型DGS滤波器，阻止频率在8G左右，但阻止频带很窄，调整几个参数都无法改善效果，谁有这方面的经验，不吝赐教。
还有一个问题，我将这个双U型滤波器放置于两个贴片微带天线中间，以减弱两天线单元间的互耦（天线单元谐振于8G左右），但效果并不明显，不知是因滤波器阻带过窄，还是有其他原因。烦请有经验的前辈帮助找找原因。下面附上所建模型。
还有一个问题，我将这个双U型滤波器放置于两个贴片微带天线中间，以减弱两天线单元间的互耦（天线单元谐振于8G左右），但效果并不明显，不知是因滤波器阻带过窄，还是有其他原因。烦请有经验的前辈帮助找找原因。下面附上所建模型。

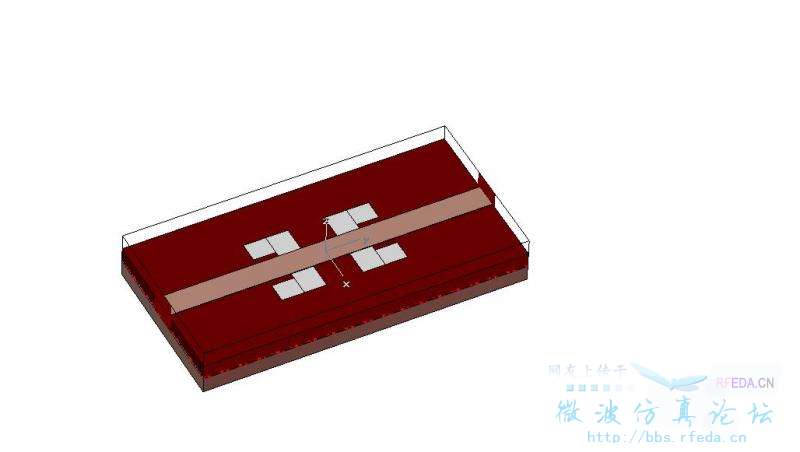

第一幅为测试DGS滤波器的阻带特性的模型，第二幅为应用滤波器减弱互耦的应用模型
不好意思，第一次上传图片，不够熟练
你这个结构是一个单谐振滤波器，在某一个频点上会有不错的效果，s11<-40dB,但是单谐振结构
过渡带比较宽，ft：fr>1.2（－0.5dB带宽而言），把中间的结构多几个，就是一个多谐振的滤波器，但是在展宽带宽的时候，通带的s11<-15dB。你试一试把。
还有你这个模型可能会激励高次模，和交叉极化会比较大，8G的情况我不清楚，如果是300G你这个结构缩比之后不能用，会激励高次模的，金属贴片用圆角的就不会了，这个是估计啊，我没有做过低频的滤波器，我做的是亚毫米波滤波器。
