CST对称E、H面的使用问题
05-08
如果结构只有一个馈电,在正中心,还能不能使用E、H面对称性来缩短仿真时间?
如下磁场,可以在XOZ与XOY面设置两个磁壁对称面
想象中应该是可以的,因为仍然满足电壁或者磁壁边界条件。
LZ可以选一个已有正确结果的结构来验证一下
这个还是要看结构是不是关于电壁和磁壁对称的
简单地从软件里面的设置来说吧:假设你所设的对称面,比方说是电对称面,与你观察到的端口模式处的电场是垂直的,那就可以这么设置(当然,前提是你模型也必须关于这个对称面对称)

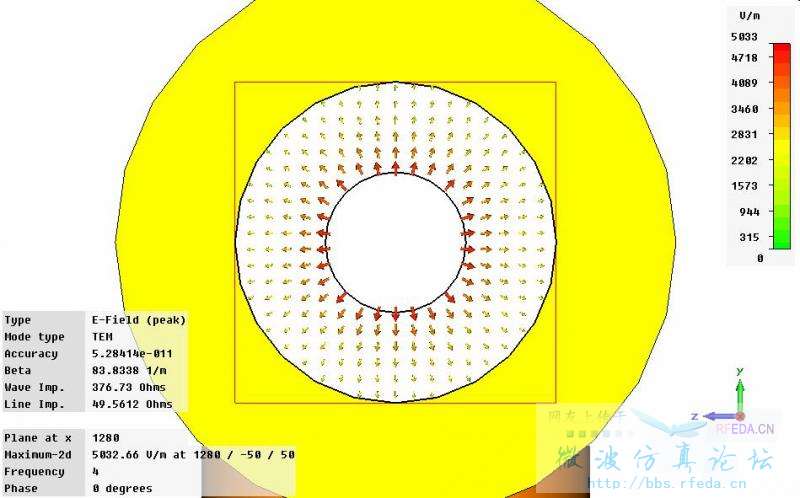

如下电场,不能设置电壁对称面,哪怕模型是对称的
如下磁场,可以在XOZ与XOY面设置两个磁壁对称面
十分感谢 再试试!
原则上是可以的,但是最好不要这样用,对于TE(0,0)和TM(0,0)模是符合的,而TE(a,b)和TM(a,b)其中a,b不全为2的倍数的时候,你写一下波的通解,就发现E、H面对称是不成立的。
是的,我主要是对主模做出解释,高次模式确实不一定行
