CST 2008中电压探头的使用
05-08
小人刚学CST不久
想做一下这样的工作:在CST中建一个导体环路,加入一个与其垂直的电磁场,仿真其环路上的电压
我现在建好了环路,但是加电压监视器的时候总是加不上,请高手指点
想做一下这样的工作:在CST中建一个导体环路,加入一个与其垂直的电磁场,仿真其环路上的电压
我现在建好了环路,但是加电压监视器的时候总是加不上,请高手指点

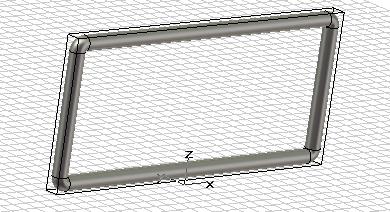

[attachment=20419] [attachment=20420]

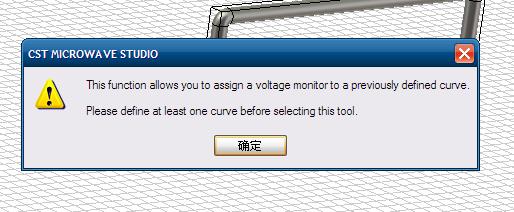

因为你监测的是环路电压,因此需要建立一条曲线,计算时在这条曲线上对电场积分就可以得到电压,因此在加入voltage monitor之前需要建立一个curve曲线,在提示中已经说得很清楚了。
同问
并且这个曲线是不是只能沿XY面?
如果是一个空间曲线怎样做?
不是只能沿着xoy面的,可以做一条空间曲线的,菜单上的curve - 3D polygon就可以3D空间曲线
[s:136可以给些资料看看嘛?现在我也在做近场探头,才入门,什么都不会呀。
同求啊,我也在做,刚入门。
