Number of processors used :0

05-08
是不是一遇到这个问题,仿真最后就会出现:"maximum number of pulse widths simulated, solver stopper. please note that the steady state energy criterion has not been satisfied"这样的警告啊

这说明你的计算没有达到精度要求。主要原因是你的计算目标在你所计算的频率范围内有谐振点。解决的办法由两个,一是分解结构,再用Design Studio联合起来协同仿真。二是使用频域解算器。

使用频域求解器试一下,谢谢你!

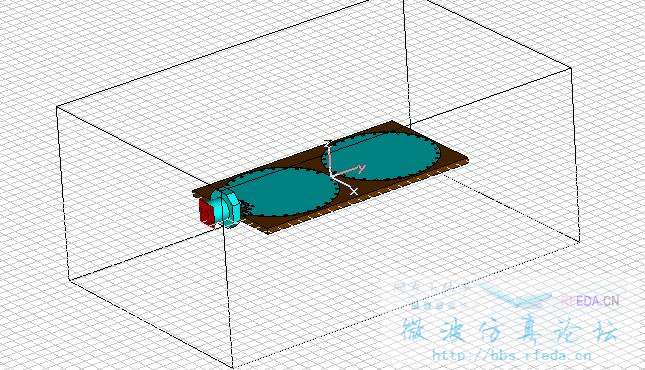

用频域求解的时候遇到无法生成网格的问题(详情见附图的error和model),这个模型有什么问题吗?请问应该如何解决:



  • 你的端口有问题,你这样不能用WAVEPORT ,用内部端口.

    将-y方向的边界条件改为open,而不是open(space),是不是一种解决方案,这样做的仿真结果是否正确呢?
