CST与可重构天线
05-08
我最近在作可重构天线,有这样一个问题,希望高手能够帮我解答一下:
1)关于微带天线用CST仿真:如果我想激励起高阶模式应该怎么做?
1)关于CST和HFSS:HFSS计算出来只有一个S11,一个方向图,与模式之类的没有什么关系,而CST如果我在端口的模式数中选择2个以上的模式,那么求解结果就会以模式分来分别显示。但是我想一个天线如果同时有几个模式存在,那么应该是一个综合的S11和一个综合的方向图,如果像CST中那样分别例出来,那就不能反映,多个模式同时存在的情况了啊?不知道我这样理解对不对,还请各位能够解答,先谢谢了
1)关于微带天线用CST仿真:如果我想激励起高阶模式应该怎么做?
1)关于CST和HFSS:HFSS计算出来只有一个S11,一个方向图,与模式之类的没有什么关系,而CST如果我在端口的模式数中选择2个以上的模式,那么求解结果就会以模式分来分别显示。但是我想一个天线如果同时有几个模式存在,那么应该是一个综合的S11和一个综合的方向图,如果像CST中那样分别例出来,那就不能反映,多个模式同时存在的情况了啊?不知道我这样理解对不对,还请各位能够解答,先谢谢了

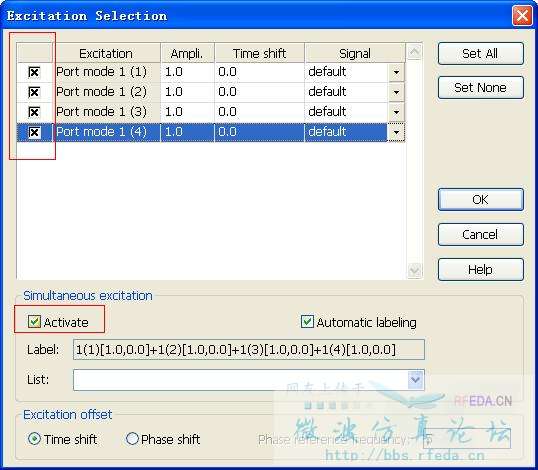

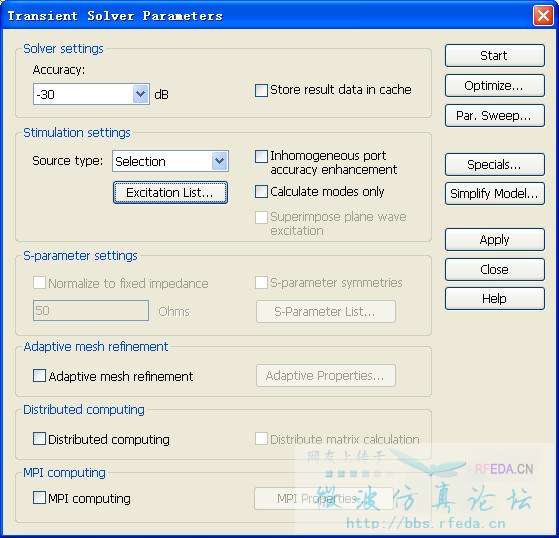

想看多个模式激励下的远场图 可以再定义好远场监视器之后 打开时域求解器窗口 在source type里面选择selection,然后点击Excitation list...按钮,然后再弹出的窗口中激活activate 然后点选端口所有模式即可
小编留言:
你好,首先谢谢你的解答,我还有一个题,就是S参数还是有很多个,我只要一综合的S11应该怎么办呢?
非常感谢!
后处理时combine result也可以
