如何扩展双馈电圆形微带天线的带宽?

05-08

如何扩展双馈电圆形微带天线的带宽?
1.  双缝隙耦(优化太复杂)
2.圆贴片外加多个同心圆环(效果不明显)
3.  叠层结构如何制作?上贴片也要馈电吗?如何馈?我不会。

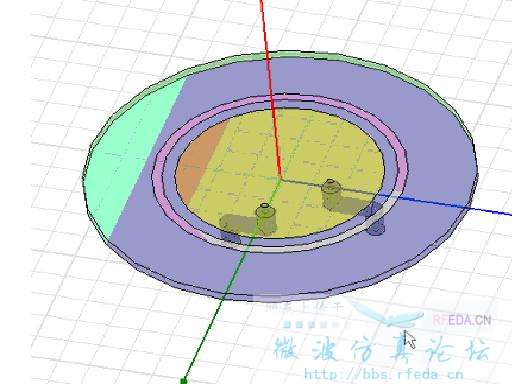

你黄色的那一块是什么?贴片还是槽?

双十字缝是很有效且可靠的方法

我见过的叠层结构一般是对上贴片馈电,然后下贴片通过耦合馈电

做成层叠结构,上层不用馈电。在一般的微带天线教材中都有说到这种做法,上层贴片尺寸比下层要稍小一些。

见张钧、刘克诚编《微带天线理论与工程》310页:如果探针激励下层贴片而将上层贴片作为无源元存在,则得不出双频工作特性

哦,是我看错了,是双馈电要展宽带宽,不是要双频工作
sorry
