HFSS fullbook中第一个例子UHF探针天线中的问题.
05-08
我按照fullbook中的步骤一步步来,模拟了第一个实例,出现了几个问题
1)HFSS出现warning说两个边界条件重叠,具体见图,可我的确是按照书上的步骤来,而且rad1和gnd_plane的边界应该是“相邻着”,没有重叠才对啊。
2)模拟出来的结果数据和远区场覆盖图与书上不同,截图如下

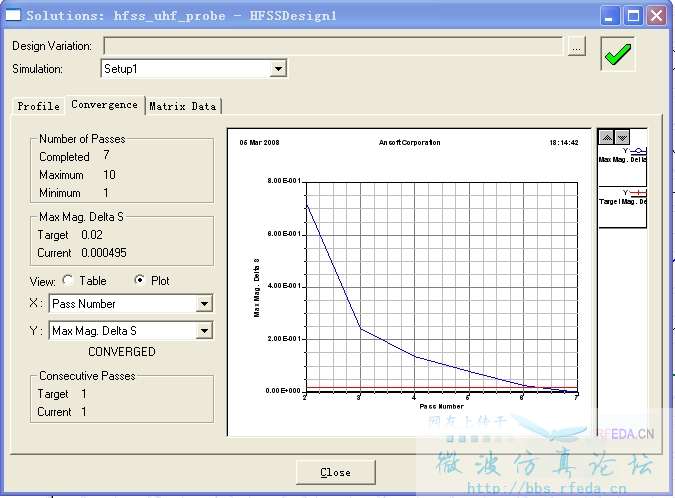

“收敛情况”图不同

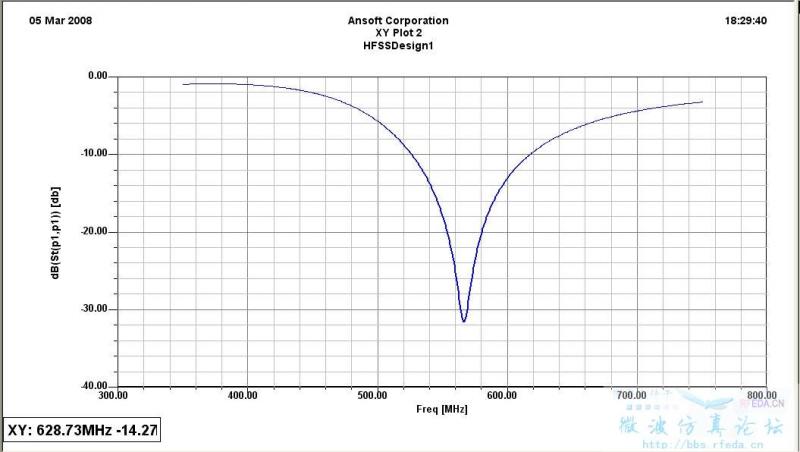

终端S参数图形相同,不过在Report Type:中无Terminal S Parameters 选项,只有Terminal Solution Data选项,选了这个,做出相同的图来,不知为何

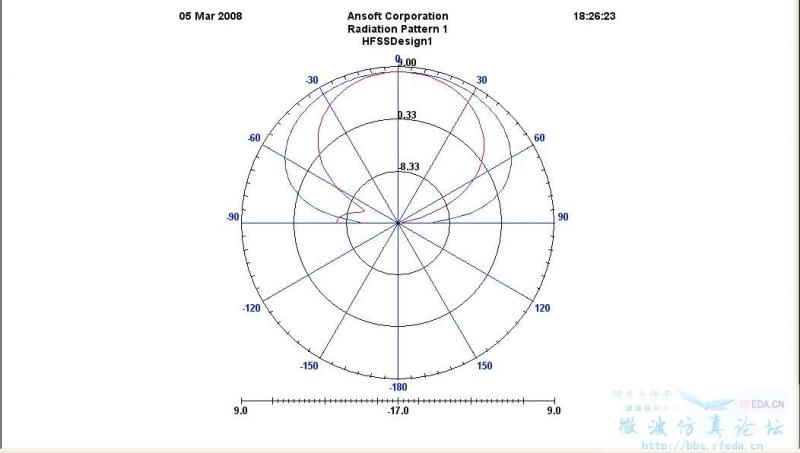

远区场覆盖图不同,曲线外形大致相同,但参数的大小不同
本人刚看完fullbook,新人一名,请高手给予解答一下,谢谢了
自己顶起来
我还有个疑问,即使连续用相同的模型和激励等外部条件进行模拟,两次结果也不是完全一样的吧?!
关于重叠问题,那是书上的一个小错误,你在设置辐射边界时候,不要把airbox的底面选进去就行了
那是不是只要建模时候的条件一样,每次仿真出来的结果都是完全一样的?!
同意第二条!
