请问各位,用HFSS怎么画半个球体
05-08
请问各位,用HFSS怎么画半个球体啊?
DRAW SPHERE,再画一个矩形。或别的啥跟球相交,布尔运算减去就行了。
积累人品,希望哪个老大也解决下小弟的问题啊。

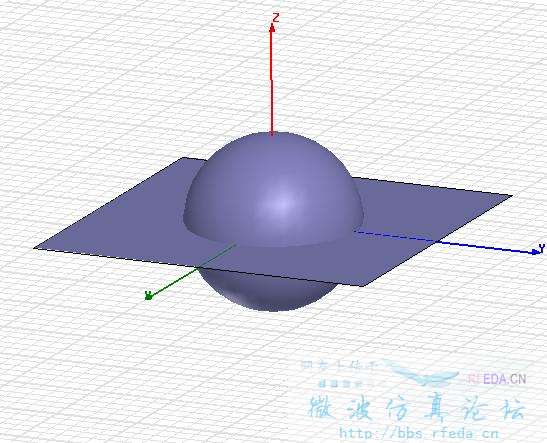

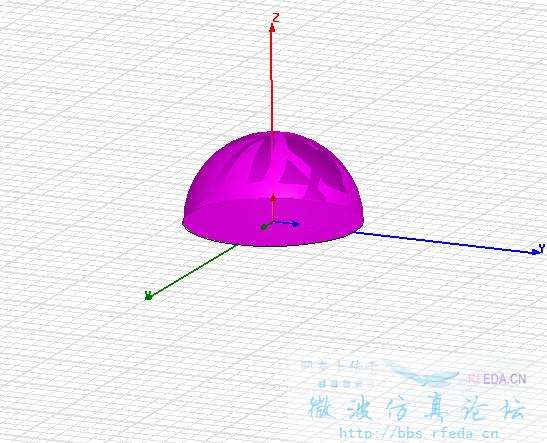

和二楼有些区别,如果和二楼说法一样好想不行,直接画一个球,用布尔运算中的split,你想要保留哪个半球,就选择不同的平面就行,例如XOY平面等。效果如附件!
嗯,还是你这个简单。不过我以前画图形都是A 物减B物的。又学习了

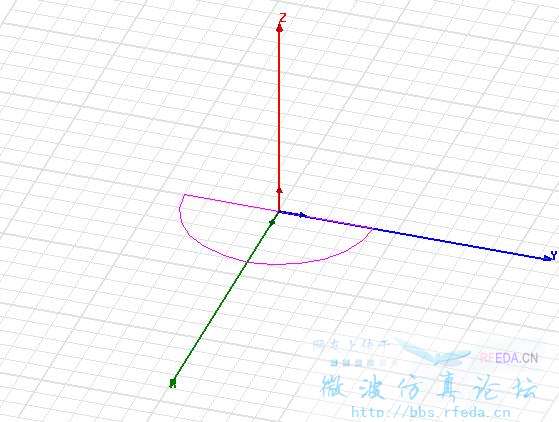

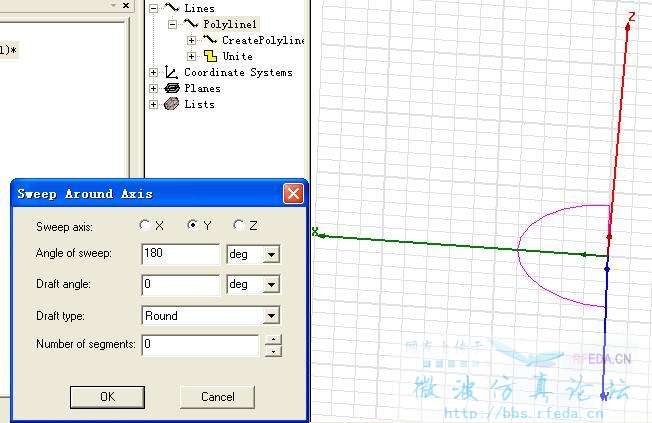

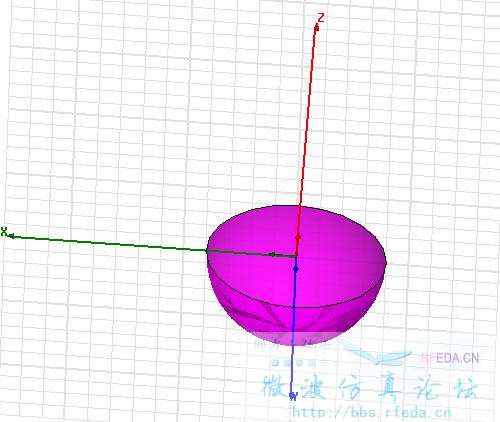

这样貌似也可以。
楼上的方法不错
又学习了, 这两种方法都比我以前用的要好,谢谢了...
不错,我的想法跟二楼一样,要选最优的呵。
正需要这个东西呢。太感谢了
先画个球形,再画个能覆盖半个球的矩形,再相减,也可以吧。
确切说,应该是覆盖半个球的长方体,然后用布尔运算中的相减命令,相对来说,这是最笨的方法
呵呵
