关于HFSS中曲线跳变的问题,求助
05-08

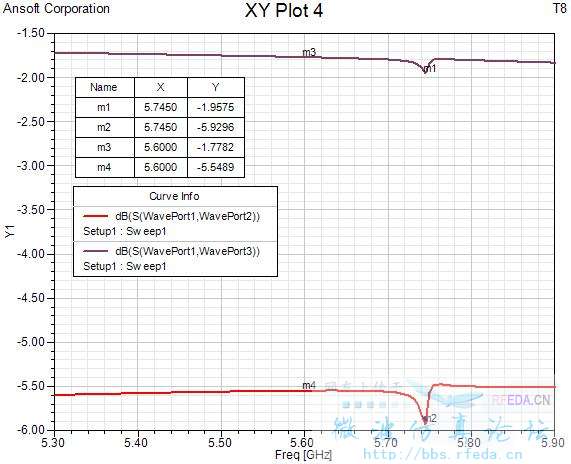

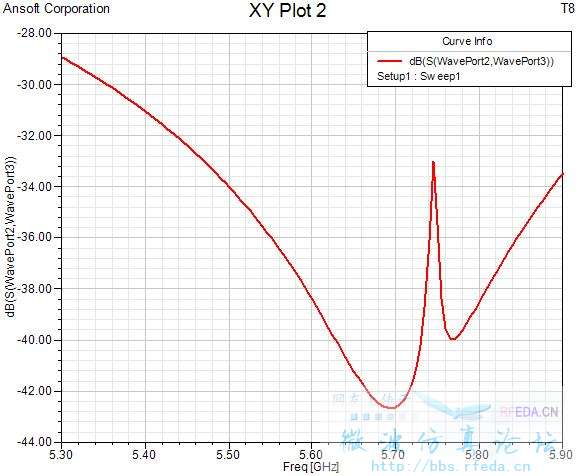

姑且叫做“跳变”吧,最近在仿真一个功分器,仿真出来的曲线始终在某一个频点附近有很大的突变,就是一个尖峰,尝试了很多方法都无法修正,现在各项指标都基本达到要求了,但是这一点始终消不去,在该点附近各项参数都很差。请问有碰到这种问题的老手么?怎么解决呢?千恩万谢了
尝试过修改尺寸,修改仿真精度,重新建模,都不行
小编仿真的是不是腔体功分器?如果是的话很可能是谐振引起的,可以通过增加接地点来抑制该谐振点。
如果是接地良好的微带功分器因该不会出现这种问题。要不小编把模型发上来看看?
不是腔体功分器,是微带功分器,问一下楼上的老师,谐振点和接地有直接关系么?一般在建模仿真功分器的时候怎么考虑接地的问题呢,我仿真的就是很常见的wilkinson功分器。
如果是一般的wilkinson公分器按道理来说是不应该出现谐振的问题的,仿真的方式是很通用的,并没有什么特殊要求。谐振的产生一般是因为两个接地点之间形成一个谐振腔的结构,因此产生谐振,所以就需要调整接地点的位置来抑制谐振。
小编仿真的简单公分器应该不会出现上述情况吧,可能就是建模的问题,建议小编还是把模型发上来看看。
这个有可能是HFSS11算法方面的问题,而且估计是FastSweep算法的问题.
HFSS10里面有的时候也要出现这种跳变,但是感觉没有HFSS11出现的那么频繁,你用10计算下看效果如何.
貌似11算过的东东没办法在10下面算哈,模型我想传上来,但是实在不方便哈
呵呵,不是军事机密就是公司机密吗?
我个人感觉还是接地的问题,应该不是算法的问题,如果算法有问题把收敛精度设高一些或者加多几次收敛次数都可以解决的,小编还是好好检查一下接地吧。
或者可能是AIRBOX和WAVEPORT有问题,曾经听说过WAVEPORT的尺寸如果有问题的话会引起谐振,小编可以试试。
